Choisir un sécheur réfrigéré : achat et location
Le sécheur réfrigéré offre généralement le plus faible coût énergétique et d’entretien préventif parmi les types de sécheurs d’air. Il convient à l’industrie générale (point de rosée ≈ 3 °C), mais il est à éviter si le procédé exige un point de rosée sous 1 °C ou si l’environnement est exposé au gel, aux jets d’eau ou à une poussière importante.
Forces et faiblesses du sécheur réfrigéré
| Forces | À éviter si : |
|---|---|
| Efficacité énergétique optimale | Besoin d’un point de rosée sous 1 °C (33 °F), tuyauterie exposée au gel |
| Haute fiabilité en milieu adapté (NEMA 1) | Possibilité de jet d’eau et de forte poussière (NEMA 1) |
| Coût d’entretien peu élevé | Fragile aux paramètres ambiants hors norme (gel et chaleur) |
| Principe de fonctionnement ultra-simple et connu de tous les frigoristes | |
| Aucune perte de débit d’air, aucune régénération |
Choisir un sécheur réfrigéré intégré ou externe ?
Sécheur intégré

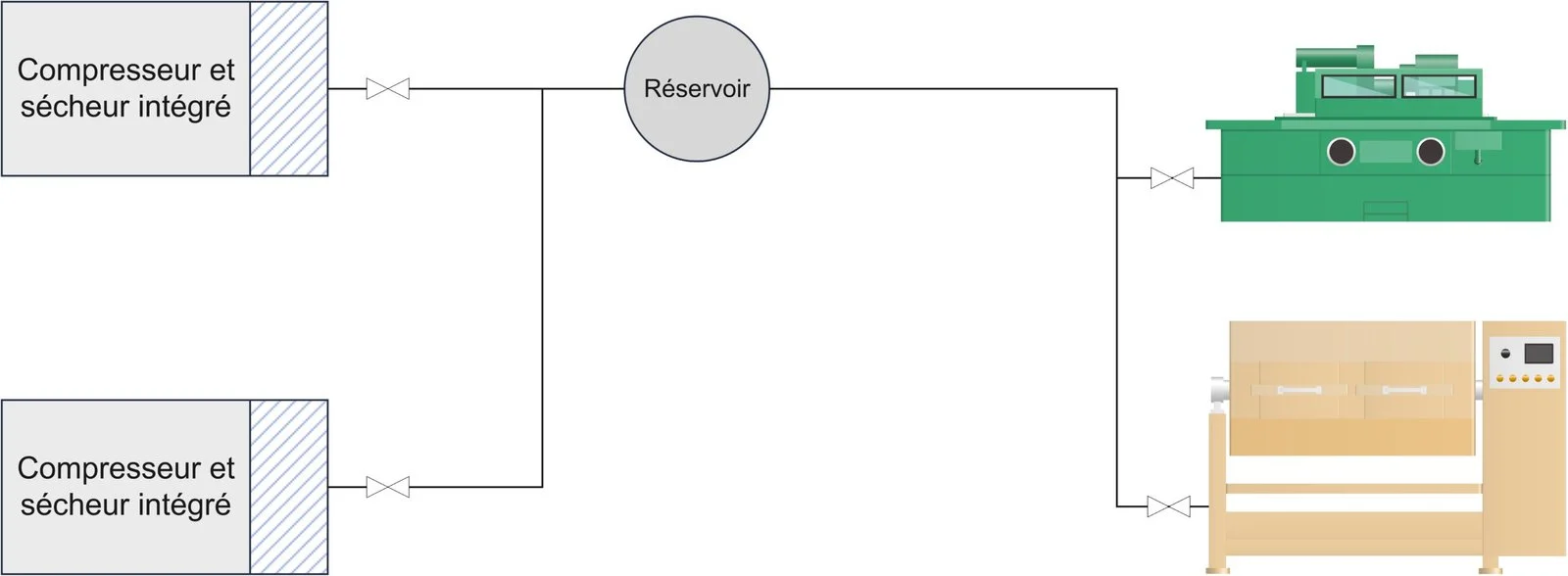

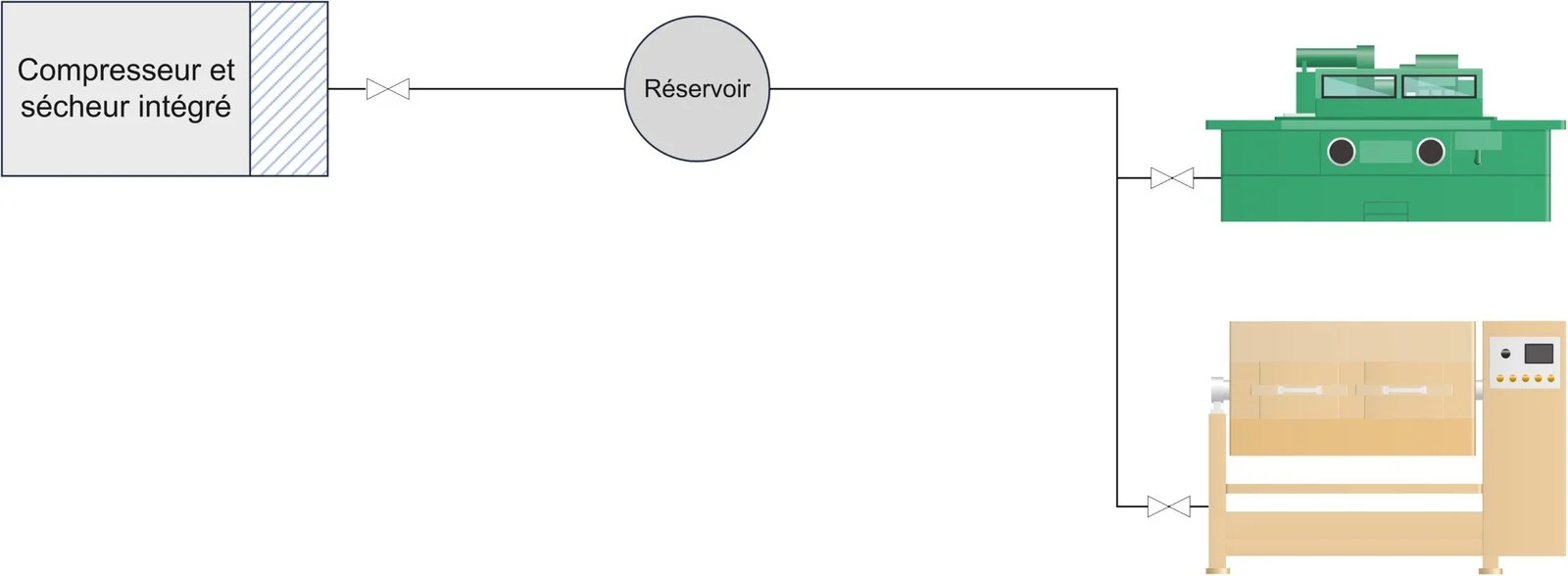

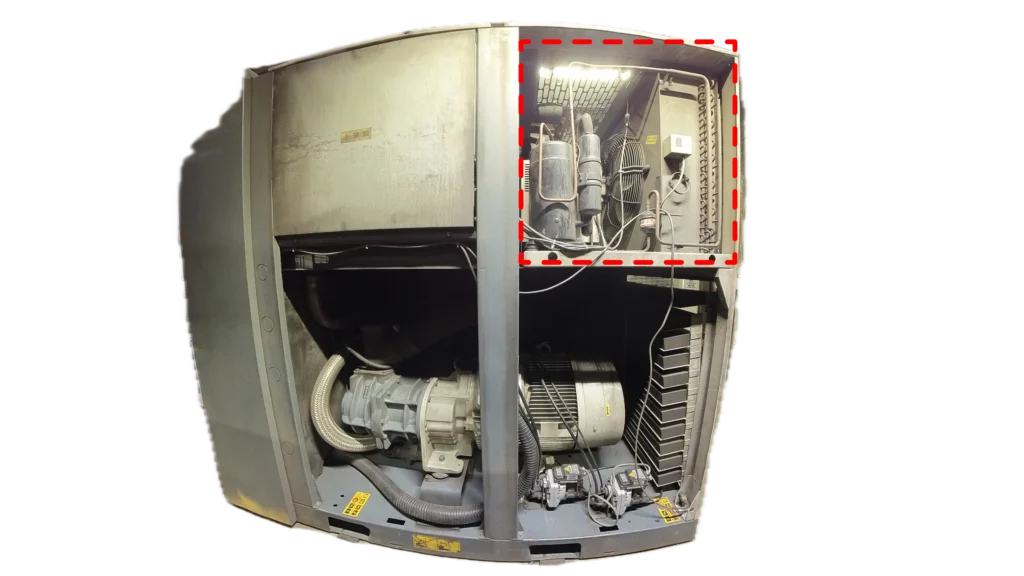

Le sécheur intégré procure une économie d’espace assez importante. Ce choix élimine les frais de raccordement au réseau d’air comprimé.
Il est important de savoir que lors d’un bris du sécheur, pour faire une réparation sécuritaire, il faut stopper le compresseur en plus du sécheur. Aucune redondance de sécheur d’air n’est possible.
Sécheur externe

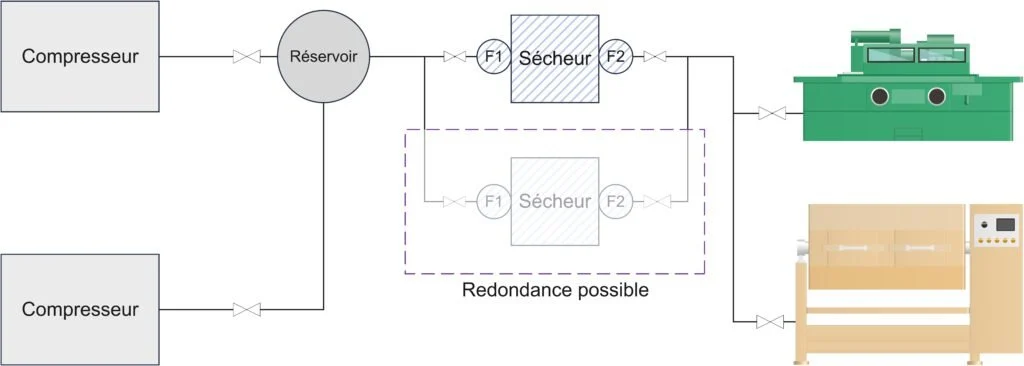

Le sécheur externe est plus polyvalent et permet la redondance. Les composantes sont très accessibles lors d’une réparation du circuit frigorifique.
Le coût des pièces est moins élevé et la plupart des frigoristes locaux ont les compétences pour exécuter réparations et diagnostics, sans l’assistance du fabricant.
Cyclique ou non cyclique ?
Deux modes de régulation existent, et ils n’ont ni le même comportement ni le même coût.
- Non cyclique — le circuit frigorifique tourne en continu, à pleine charge, quelle que soit la demande d’air. Le point de rosée reste stable, mais le sécheur consomme la même énergie même à faible débit. Construction simple, coût d’achat plus bas.
- Cyclique (à masse thermique) — le compresseur frigorifique s’arrête quand l’air est déjà assez froid, puis redémarre. À charge partielle, l’économie d’énergie est réelle. En contrepartie, le point de rosée oscille légèrement vers le haut entre les cycles, et l’achat coûte un peu plus cher.
Comment trancher. Si le débit est assez constant et la facture d’électricité secondaire, le non cyclique suffit. Si le débit varie beaucoup (quarts de travail, saisons, lignes intermittentes), le cyclique se rembourse par l’énergie économisée. Les deux colonnes du tableau de prix plus bas reflètent cet écart.
Devis d’installation
À prévoir lors de l’installation d’un sécheur d’air réfrigéré :
| À faire | Description |
|---|---|
| Électricité | Entre 120 V et 575 V, selon la grosseur du sécheur |
| Prévoir un dégagement | Dégagement pour permettre la ventilation (selon modèle et capacité). Prévoir que le compresseur frigorifique pourrait être remplacé lors du positionnement du sécheur. |
| Température ambiante | Minimum 4 °C (39 °F) · Maximum 45 °C (113 °F) |

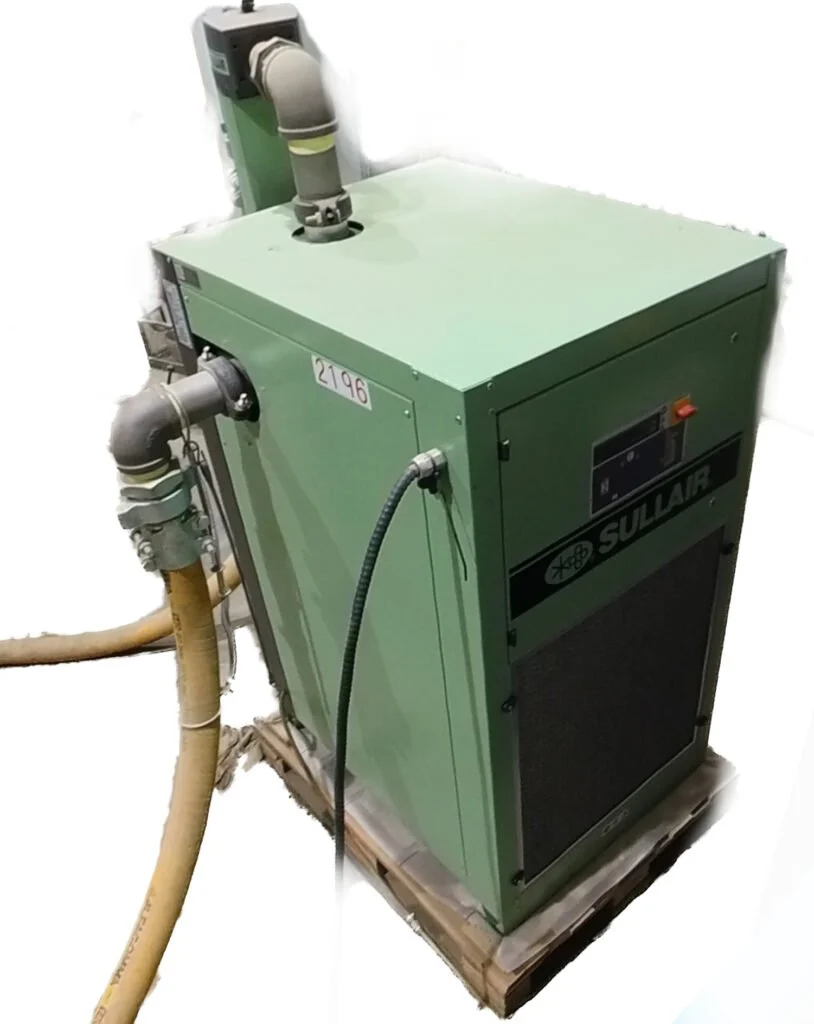

| Tuyauterie | Respecter le diamètre de tuyauterie du sécheur et une vitesse de 25 pi/s (7,62 m/s) ou moins |
| Purgeur de condensat | Raccorder la sortie du purgeur au système de traitement de condensat (séparateur eau-huile) |
| Préfiltre | Un préfiltre est requis pour la fiabilité à long terme. Certains fabricants l’installent à l’intérieur du sécheur (ex. Mikropor, Airtek). |
| Approbations obligatoires au Québec | CSA et CRN/NEC |

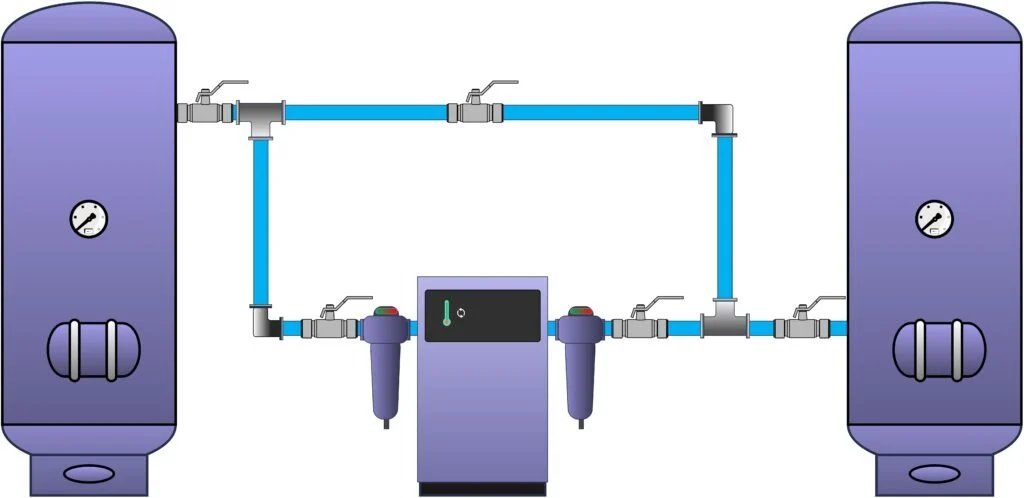

| Optionnel | Prévoir un circuit de contournement du sécheur |
Veuillez vous référer aux spécifications du fournisseur de votre sécheur d’air. Le devis ci-dessus sert à la planification avant-projet.
Unité utilisée pour déterminer la capacité d’un sécheur — le SCFM
L’unité est le SCFM (CAGI). Les conditions de performance des sécheurs d’air sont les suivantes :
| Conditions | Valeurs |
|---|---|
| Température d’entrée air comprimé (T° dans la tuyauterie) | 100 °F |
| Pression d’entrée air comprimé | 100 psig |
| Température ambiante maximale | 100 °F |
| Humidité relative air comprimé (dans la tuyauterie) | 100 % (saturé) |
Le SCFM CAGI est : volume d’air libre en pi³/min à 14,5 psia (1,0 bar), 68 °F (20 °C), 0 % HR.
Comment choisir la bonne capacité — dimensionnement et sélection
Méthode / formule
CFtotal = F1 × F2 × F3 × F4
- F1 = facteur de correction, pression d’entrée
- F2 = facteur de correction, température ambiante
- F3 = facteur de correction, température de l’air comprimé
- F4 = facteur de correction, point de rosée final
Capacité du sécheur = débit consommé par l’usine ÷ CFtotal
Toujours arrondir vers le sécheur le plus haut.
Facteurs de correction pour sécheurs réfrigérés
Chaque facteur ajuste la capacité nominale en SCFM en fonction d’un écart par rapport aux conditions de test ISO.
F1 — Pression d’entrée
| psig | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 203 |
|---|---|---|---|---|---|---|---|---|
| bar | 4 | 5,5 | 7 | 8 | 10 | 11 | 12 | 14 |
| F1 | 0,78 | 0,90 | 1,00 | 1,10 | 1,15 | 1,20 | 1,25 | 1,30 |
F2 — Température ambiante
| °F | ≤80 | 90 | 95 | 100 | 105 | 110 | 115 | 122 |
|---|---|---|---|---|---|---|---|---|
| °C | ≤27 | 32 | 35 | 38 | 40 | 43 | 45 | 50 |
| F2 | 1,11 | 1,09 | 1,05 | 1,00 | 0,95 | 0,85 | 0,75 | 0,65 |
F3 — Température de l’air d’entrée
| °F | ≤90 | 100 | 110 | 122 | 130 | 140 | 150 | 158 |
|---|---|---|---|---|---|---|---|---|
| °C | ≤32 | 38 | 43 | 50 | 55 | 60 | 65 | 70 |
| F3 | 1,165 | 1,00 | 0,80 | 0,70 | 0,60 | 0,50 | 0,45 | 0,40 |
F4 — Point de rosée sous pression (PDP)
| °F | 38 | 41 | 45 | 50 |
|---|---|---|---|---|
| °C | 3 | 5 | 7 | 10 |
| F4 | 1,00 | 1,08 | 1,20 | 1,36 |
Note : F4 > 1 signifie que vous pouvez tolérer plus d’humidité, donc le sécheur peut traiter plus de débit.
Exemple de calcul
| Conditions terrain — en usine / salle de mécanique | Valeurs | Facteur |
|---|---|---|
| Consommation totale de l’usine | 866 SCFM | — |
| F1. Pression d’entrée air comprimé | 120 psig | 1,10 |
| F2. Température ambiante | 100 °F | 1,00 |
| F3. Température d’entrée air comprimé (T° dans la tuyauterie) | 122 °F | 0,70 |
| F4. Point de rosée toléré par le procédé | 38 °F | 1,00 |
1. Calcul du facteur de correction
CFtotal = F1 × F2 × F3 × F4 = 1,10 × 1 × 0,70 × 1 = 0,77
2. Appliquer le facteur de correction au débit à traiter
Capacité du sécheur = 866 SCFM ÷ 0,77 = 1 124,68 SCFM
Réponse : le sécheur d’air comprimé doit avoir une capacité de 1 124,68 SCFM ou plus.
Le point de rosée réel : le piège du +6 °C
Un sécheur réfrigéré est souvent vendu pour la classe 4 (+3 °C), mais c’est le point de rosée obtenu aux conditions de test. En usine, le point de rosée réel dépend de la pression, des températures d’entrée et ambiante (les facteurs F1 à F4 ci-dessus) et de l’état du sécheur. Un appareil sous-dimensionné, encrassé, ou installé dans un local trop chaud dérive vers le haut : le point de rosée peut monter à +7 °C (classe 5), voire +10 °C (classe 6). La régulation cyclique, en laissant osciller le point de rosée, va dans le même sens.
Autrement dit, « réfrigéré » ne garantit pas la classe 4 : c’est le point de rosée mesuré à vos conditions qui fixe la classe ISO réelle. Dimensionnez avec les facteurs de correction, prévoyez une marge, et vérifiez la valeur au contrôleur. Pour la notion de point de rosée et les classes, voyez Le point de rosée en air comprimé.
Prix budgétaire de sécheurs réfrigérés — 100 à 5 000 SCFM
Installation non incluse. Mise en service non incluse.
| Capacité (SCFM) | Sécheur cyclique | Sécheur non cyclique | Filtre (boîtier + élément) | Mise en service |
|---|---|---|---|---|
| 100–200 | 3 000 $ – 6 000 $ | 2 500 $ – 4 500 $ | 520 $ – 870 $ | 575 $ – 800 $ |
| 300–500 | 5 000 $ – 9 000 $ | 4 000 $ – 7 000 $ | 880 $ – 1 420 $ | 575 $ – 800 $ |
| 750–1 000 | 8 000 $ – 15 000 $ | 6 500 $ – 12 000 $ | 1 480 $ – 2 260 $ | 1 400 $ – 2 000 $ |
| 1 500–2 000 | 14 000 $ – 25 000 $ | 11 000 $ – 20 000 $ | 2 400 $ – 3 780 $ | 1 400 $ – 2 000 $ |
| 3 000 | 22 000 $ – 40 000 $ | 18 000 $ – 32 000 $ | 4 450 $ – 5 400 $ | 1 400 $ – 2 000 $ |
| 5 000 | 35 000 $ – 65 000 $ | 30 000 $ – 55 000 $ | 6 900 $ – 8 500 $ | 2 800 $ – 3 500 $ |
Prix de transport en sus. Plusieurs fabricants offrent la livraison directe depuis leur centre de distribution.
Erreurs à éviter
- Installer un sécheur d’air dans un espace non chauffé en hiver (ex. scierie, entrepôt, chantier)
- Installer un sécheur réfrigéré à l’extérieur, aux intempéries (ex. location temporaire extérieure)
- Calculer les facteurs de correction avec les mauvais paramètres de température (voir la fiche sur le CTD)
- Raccorder le sécheur avec un diamètre de tuyauterie plus petit que le diamètre au sécheur
- Acheter un sécheur avec un type de fluide frigorigène désuet ou obsolète
- Installer un conduit de ventilation d’air forcé directement sur le sécheur
