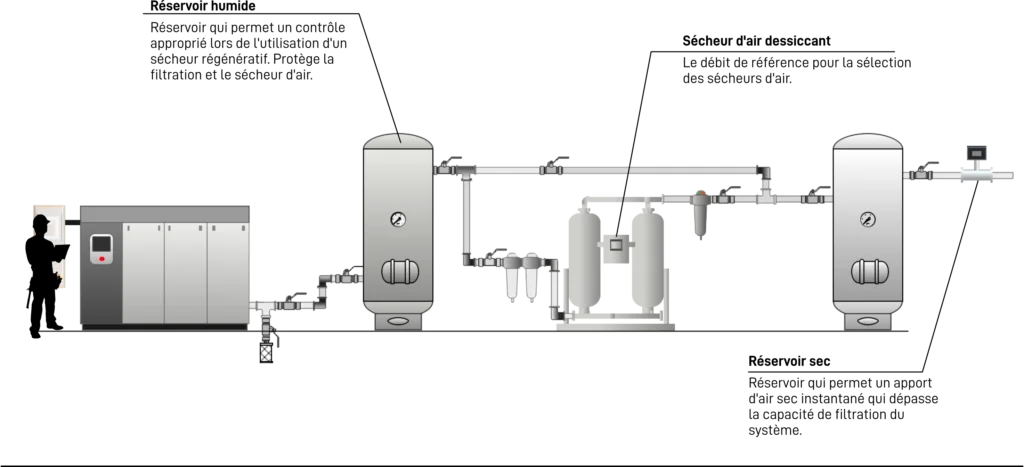

Position du réservoir d’air : sec ou humide ?

La meilleure pratique industrielle générale est la configuration à deux réservoirs : un réservoir humide avant le sécheur (amortit les cycles du compresseur et favorise la condensation de l’eau) et un réservoir sec après (stocke l’air sec et stabilise la pression du réseau). Le réservoir n’est pas qu’un volume : c’est un outil de stabilisation énergétique et pneumatique.

Configurations de systèmes composés de sécheurs réfrigérés et de sécheurs par adsorption sans purge chauffée (heatless).

Tableau récapitulatif — configurations recommandées

Configuration	Objectif principal	Type de sécheur	Cas d’usage typique
Réservoir sec et humide	Stabiliser débit et pression, maximiser la séparation d’eau	Réfrigéré / heatless	Usine avec charge variable et réseau étendu
Réservoir humide seul	Protection du sécheur, régulation simple	Réfrigéré / heatless	Installations simples, charge relativement stable
Réservoir sec seul	Protection du sécheur par adsorption et de l’après-filtre	NE PEUT PAS être configuré avec un sécheur par adsorption	Air critique, instrumentation, procédés sensibles

Principes généraux à retenir

• Le réservoir n’est pas seulement un volume : c’est un outil de stabilisation énergétique et pneumatique
• Le sécheur n’aime pas les variations rapides de débit
• La séparation de l’eau libre doit se faire le plus tôt possible
• Le positionnement influence directement : la performance du sécheur, la consommation énergétique, la fiabilité du réseau et la qualité de l’air livré

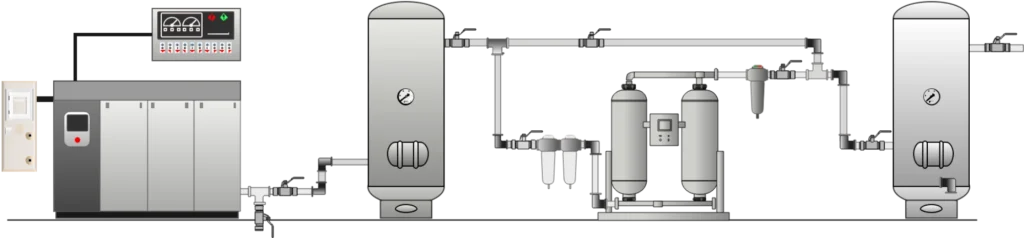

Configuration 1 — réservoir sec et réservoir humide

Raison technique

Cette configuration est considérée comme la meilleure pratique industrielle générale.

• Le premier réservoir (humide) : amortit les cycles charge/décharge du compresseur, réduit les pointes de débit instantanées et favorise la condensation naturelle de l’eau
• Le sécheur reçoit : un débit plus stable et un air déjà partiellement débarrassé de l’eau libre
• Le second réservoir (sec) : stocke de l’air sec, stabilise la pression réseau et réduit les appels de débit brusques sur le sécheur

Le CAGI recommande de répartir le stockage de régulation en environ 1/3 humide / 2/3 sec : on cumule ainsi les avantages des deux — refroidissement par rayonnement et captage de l’eau (et de l’huile) côté humide, réserve d’air sec immédiatement disponible côté sec — tout en limitant le risque de surcharger le sécheur lors d’un gros appel de débit.

Cette configuration maximise l’efficacité du sécheur et réduit les pertes énergétiques.

Exemple d’application

• Usine manufacturière avec plusieurs postes pneumatiques intermittents et des variations de demande importantes
• Sécheur réfrigéré dimensionné proche de la capacité du compresseur
• Objectif : stabilité, longévité, performance globale du système

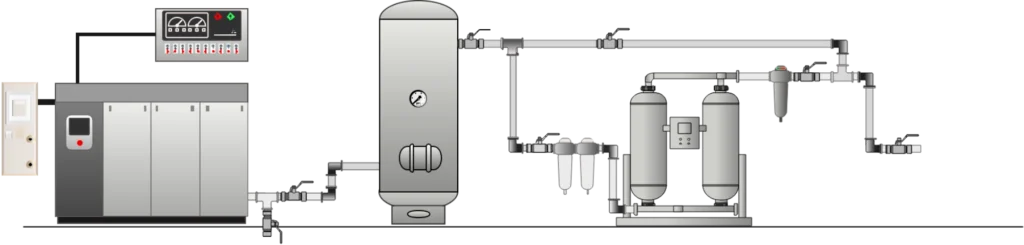

Configuration 2 — réservoir humide seul

Raison technique

Cette configuration est une version simplifiée, souvent utilisée par défaut.

• Le réservoir agit comme : tampon de débit et séparateur primaire d’eau
• Le sécheur est protégé contre : les pointes de débit et les démarrages trop fréquents
• Absence de réservoir sec : moins de stockage d’air sec, pression réseau plus directement dépendante du sécheur

Acceptable lorsque la demande est relativement stable.

Exemple d’application

• Atelier de fabrication légère
• Peu de variations de charge, réseau court
• Sécheur réfrigéré avec purge électronique efficace

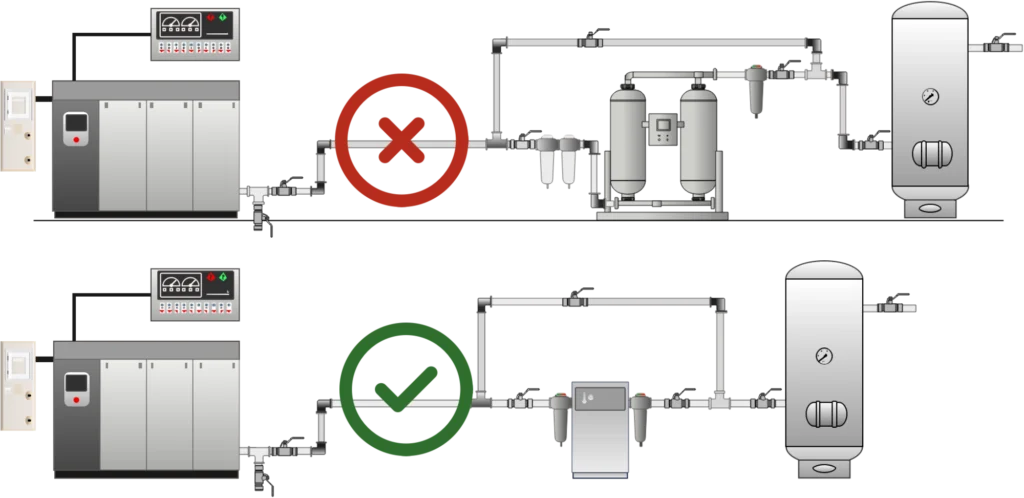

Configuration 3 — réservoir sec seul

Raison technique

Cette configuration est spécifique et doit être utilisée intentionnellement. ⚠️ Elle ne convient pas à un sécheur par adsorption : un tel sécheur exige un réservoir humide en amont et ne peut pas fonctionner avec un réservoir sec seul (utilisez la configuration 1).

• Le sécheur reçoit : un air chaud et humide, sans amortissement de débit, toujours à 100 % du débit du compresseur sans option de modulation (charge/vide)
• Avantage recherché : tout l’air stocké est déjà sec ; aucune recontamination en eau après séchage
• Inconvénients :
  • variations de débit directement transmises au compresseur — réaction immédiate aux variations de pression entre le sécheur et le compresseur ; le sécheur par adsorption agit comme un clapet anti-retour, ce qui empêche la lecture de la pression du réseau d’air
  • risque de surdimensionnement
  • sollicitation accrue des cycles de purge (heatless)

À utiliser lorsqu’une opération requiert un débit dépassant la capacité du sécheur d’air réfrigéré. Utiliser la configuration 1 lors de l’utilisation d’un sécheur par adsorption.

Exemple d’application

• Air d’instrumentation, procédés sensibles à l’humidité (avec sécheur réfrigéré)
• Réseaux critiques avec faible volume total
• Besoin ponctuel d’un débit supérieur à la capacité du sécheur réfrigéré

Spécificités — sécheur réfrigéré

• Toujours favoriser : un réservoir en amont et une séparation d’eau efficace avant le sécheur
• Le sécheur réfrigéré : ne retire pas la vapeur résiduelle et est très sensible aux variations rapides de débit

La configuration Compresseur → Réservoir → Sécheur est généralement optimale.

Spécificités — sécheur par adsorption heatless

• Le coût énergétique principal provient de la purge
• Toute instabilité de débit : augmente la consommation d’air de purge et dégrade le point de rosée
• Un réservoir humide avant le sécheur est requis (stabilité et purge) ; un réservoir sec peut s’y ajouter en aval pour la qualité. Un sécheur par adsorption ne fonctionne jamais avec un réservoir sec seul.

Le choix dépend du compromis qualité / efficacité énergétique.

Dimensionner et homologuer le réservoir

• Volume — le CAGI rappelle que les règles de pouce courantes (1 gal/SCFM, ou plus réaliste ≈ 10 gal/SCFM de la capacité du compresseur d’appoint) ne remplacent pas un calcul : on dimensionne le stockage pour qu’aucun compresseur ne démarre plus de ~10 fois par heure. Le CAGI insiste : le stockage total est la seule variable d’un réseau d’air qui ne peut pas être surdimensionnée — « plus, c’est toujours mieux ».
• Homologation — tout réservoir d’air doit être conforme au code ASME des appareils sous pression non soumis au feu (soupape de sûreté, manomètre, purge fiable) et respecter les codes en vigueur. Au Québec, un appareil sous pression relève de la RBQ — voir Installations sous pression — ressources.

Synthèse finale

• Il n’existe pas de configuration universelle
• Le positionnement des réservoirs doit être : intentionnel, basé sur la qualité d’air requise et cohérent avec le type de sécheur
• Une mauvaise disposition peut : augmenter la consommation énergétique, réduire la durée de vie des équipements et créer des problèmes d’eau récurrents dans le réseau

Références

• CAGI — Compressed Air & Gas Handbook (7ᵉ éd., 2021), chapitre 4 « Compressed Air System Design » — stockage de régulation humide vs sec, répartition 1/3 humide / 2/3 sec, dimensionnement (≤ ~10 démarrages/h), « le stockage ne peut pas être surdimensionné »
• ASME — Code for Unfired Pressure Vessels (homologation des réservoirs d’air)
