Configurateur de lecteur de puissance

Précision du lecteur de puissance. CL (classe 0,5) convient aux audits d'air comprimé. Optez pour EL (classe 0,2, plus précis et plus cher) seulement si une facturation de type « revente » l'exige.

Mode d'installation. « D » : un boîtier avec écran qui se pose sur un panneau (le plus courant). « M » : un module sur rail DIN sans écran (un écran déporté reste possible).

Type de capteurs de courant. Les bobines Rogowski (333 mV) s'installent en quelques minutes sans couper le courant, idéales pour les audits d'air. Choisissez 5 A/1 A si des transformateurs de courant classiques sont déjà en place.

Courant maximal (en ampères) tiré par l'équipement mesuré à pleine charge, souvent inscrit sur la plaque signalétique du moteur ou du compresseur (FLA). L'outil choisit automatiquement la bobine Rogowski adaptée (plage de lecture avec marge de sécurité).

Longueur du câble entre chaque bobine et le lecteur de puissance. 2 m convient dans la plupart des armoires ; prenez plus long si le lecteur est éloigné du point de mesure.

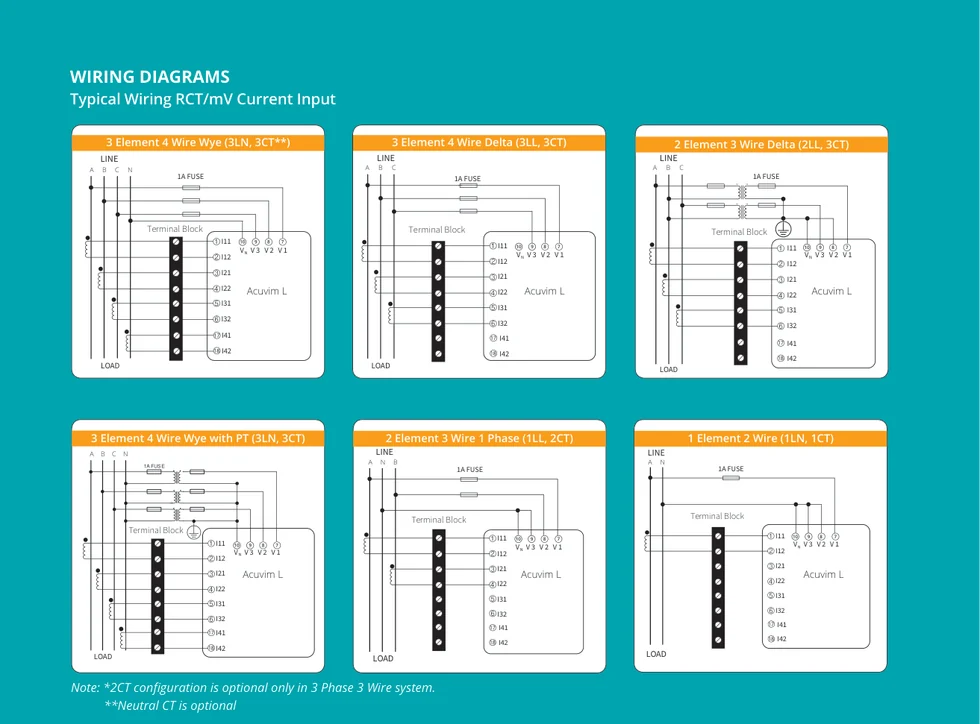

Façon dont votre alimentation est câblée. La plupart des usines au Québec sont en triphasé 4 fils en étoile (3 capteurs). En cas de doute, comparez avec les schémas ci-dessous.

Mesure aussi le courant du neutre (un 4e capteur). Utile sur certaines installations triphasées à 4 fils ; sinon, laissez à « Non ».

Combien de points voulez-vous suivre ? Prévoyez un lecteur de puissance par compresseur (ou par départ électrique) à mesurer.

Tension qui alimente le lecteur de puissance lui-même. P1V4 (100–415 Vac) couvre la quasi-totalité des cas. Choisissez P2V4 (20–60 Vdc) seulement si vos appareils de contrôle sont en basse tension continue.

Ajoute un scellé pour un mesurage protégé/officiel. La plupart du temps, « Non ».

Un SCADA est un système qui supervise et collecte vos données d'usine. Si vous n'en avez pas, Onyx vous fournit un tableau de bord clé en main (voir l'encadré bleu ci-dessous).

S'il y a lieu, indiquez le nom (ex. Ignition, Wonderware, Citect). Cela nous aide à préparer l'intégration.

Le « langage » que votre SCADA doit échanger avec le lecteur de puissance. Si vous ne le connaissez pas, choisissez « Choisir pour moi », nous validerons avec votre intégrateur.

Comment le lecteur de puissance se branche au réseau. Le Wi-Fi ou le câble réseau RJ-45 conviennent à la plupart des sites ; la fibre optique pour les longues distances ou les milieux électriquement bruyants. Ce choix détermine le module de communication.

Fréquence d'enregistrement des mesures. 1 minute correspond aux audits Hydro-Québec. Un taux plus rapide augmente le volume de données.

Durée de conservation des données brutes d'audit par Onyx M3. 5 ans est la valeur recommandée pour les audits Hydro-Québec.

Avez-vous un serveur sur place pour conserver les données ? Sinon, Onyx les héberge de façon sécurisée.

Voulez-vous recevoir le tout monté en coffret, câblé et prêt à installer (option Onyx, coffret IP66/NEMA4X) ? Sinon, vous installez le lecteur de puissance vous-même.

Un écran à distance pour lire les valeurs sans ouvrir le boîtier. Pertinent surtout avec le montage « M » (sans écran intégré).

Recommandé par Onyx M3 pour faire la programmation des lecteurs de puissance. Modèle : D-Tech USB2 vers RS-485.

Recevoir des alertes à distance (dépassements de seuils, défauts). Précisez les canaux ci-dessous.

Cochez les canaux d'alarme souhaités.

Piloter ou arrêter des compresseurs à distance. Option disponible, mais non recommandée par Onyx M3 (enjeux de sécurité).

Combien de personnes auront accès au tableau de bord à distance ?
