Installer le débitmètre à insertion VPFlowScope M
Le VPFlowScope M de VPInstruments est un débitmètre à insertion 4-en-1 : il mesure simultanément le débit, la pression, la température et le débit totalisé d’un réseau d’air comprimé ou de gaz inertes. Comme tout instrument à insertion, la qualité de la mesure dépend d’abord de l’installation : point de pose, longueurs droites, profondeur d’insertion et — réglage à ne jamais oublier — le diamètre intérieur programmé dans l’appareil.
Ce guide reprend, étape par étape, la pose sous pression des deux cartouches (P350 et P220), le raccordement et la configuration. Le manuel d’utilisation officiel de VPInstruments fait foi : ses valeurs, ses illustrations et ses certificats priment sur ce résumé, en particulier pour le système de sécurité et les couples de serrage.
⚠ Sécurité avant tout. L’air comprimé est dangereux. La pose se fait sur un équipement sous pression : respectez les règles locales de travail sur appareils sous pression. Montez toujours le système de sécurité en premier, gardez une main sur le transmetteur à l’ouverture de la valve, et confiez l’installation à une personne qualifiée. Ces gestes ne remplacent pas la lecture du manuel du fabricant.
Ce que vous installez : transmetteur + cartouche
Le VPFlowScope M se compose de deux pièces :

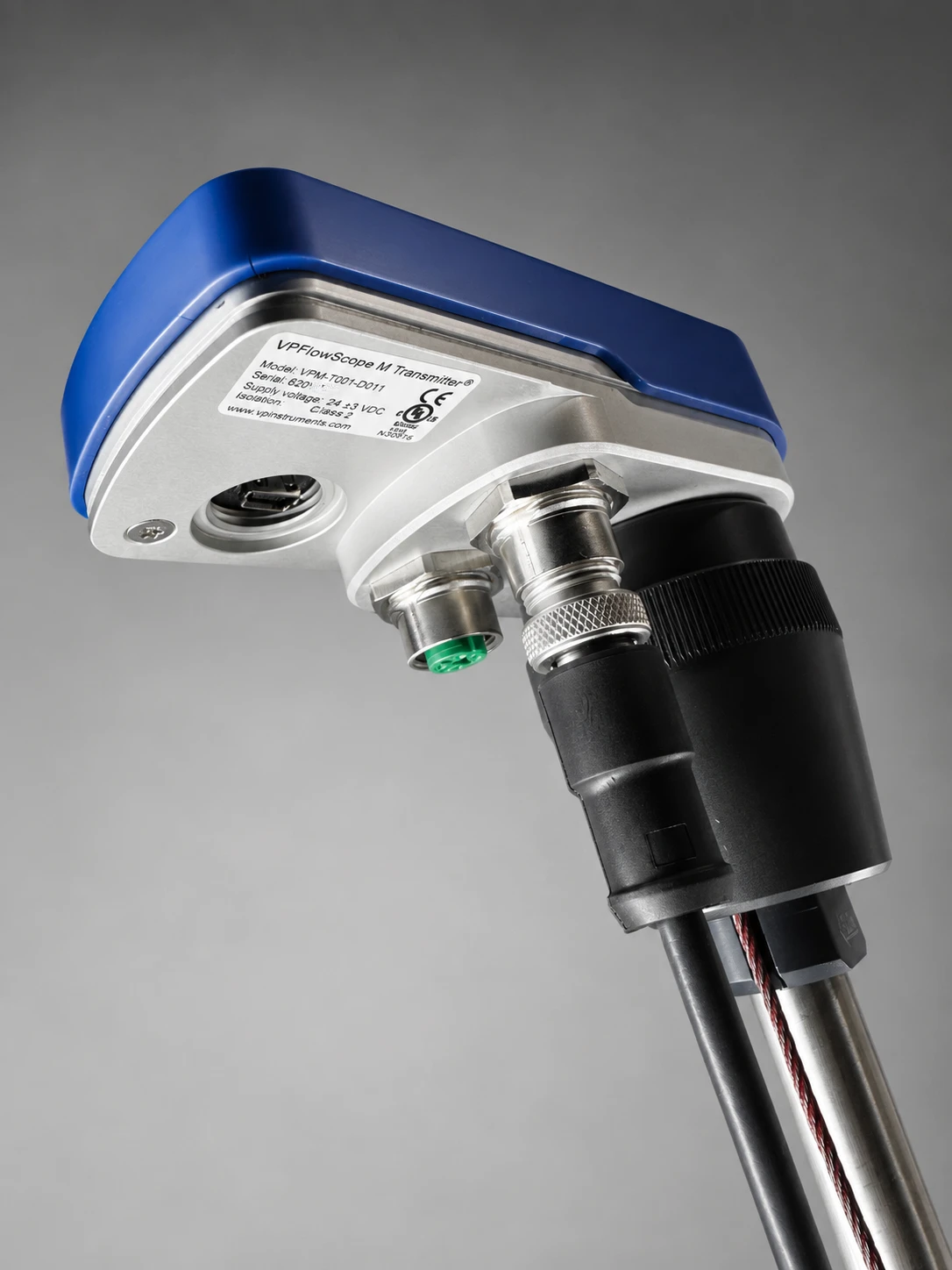

- Le transmetteur — « le cerveau ». Il porte les interfaces (RS-485, Ethernet, USB, sortie analogique), l’afficheur optionnel et l’enregistreur de données optionnel. Une fois assemblé à la cartouche, il pivote sur 360° pour orienter l’afficheur (desserrer la bague de verrouillage, la resserrer à la main une fois en place).
- La VPSensorCartridge — elle contient les capteurs et ses caractéristiques d’étalonnage. C’est elle qui rend l’étalonnage échangeable : on remplace la cartouche au lieu de recalibrer (voir plus bas). Elle porte une flèche de sens d’écoulement qui sert aussi à l’alignement.
Deux familles de cartouches existent. Le choix dépend de la pression d’utilisation et du diamètre de la conduite.
| Cartouche | Pression | Diamètres | Longueur de sonde | Système de sécurité |
|---|---|---|---|---|
| P350 (P35X, PN10) | 0–10 barg | 0–145 psig | 25 à 1016 mm (1″–40″) | 340 mm | 13,4 po | Câble de sécurité distinct + plaque + frein automatique |
| P220 (P22X, PN16) | 0–16 barg | 0–250 psig | 22 à 115 mm (0,87″–4,5″) — recommandée sous 80 mm | 220 mm | 8,67 po | Verrou intégré au raccord à compression |
À retenir — Entre 1″ et 2″, la précision de terrain d’une cartouche P350 tombe à ~10 % (les erreurs de pose pèsent plus lourd sur les petits diamètres). Sous 80 mm, préférez une P220.
Le système de sécurité
Le système de sécurité est conçu spécifiquement pour le VPFlowScope M : il empêche la sonde d’être éjectée du raccord à compression sous l’effet de la pression. Comprenez-le avant d’installer.
- Cartouche P350 — raccord à compression 1/2 po à bague d’étanchéité en téflon, plaque de sécurité (relie le raccord au système), frein automatique (le câble coulisse vers le haut uniquement quand le verrou est poussé vers le bas) et câble de sécurité rattaché à la cartouche. La longueur du câble est calculée pour que la sonde ne puisse jamais quitter le raccord.
- Cartouche P220 — la cartouche est logée dans un raccord à compression à verrou de sécurité intégré, étanche, où la sonde reste retenue par une bague additionnelle. Ce montage facilite aussi le réglage de la profondeur d’insertion. (Certificat d’essai disponible sur demande auprès du fabricant.)
⚠ Ne mélangez jamais les mécanismes de sécurité d’une famille à l’autre, et ne les modifiez pas. Le système téflon de la P350 et le verrou intégré de la P220 ne sont pas interchangeables.
1. Choisir le point d’installation
Le point d’installation est déterminant pour la justesse de la mesure. Les sources d’erreur sont nombreuses : pose imprécise, profil d’écoulement irrégulier, tourbillons, variations rapides de pression ou de température, variation d’humidité, encrassement du capteur.
Recherchez un emplacement qui :
- est accessible pour le câblage et l’entretien ;
- reste dans les spécifications de l’appareil (un dépassement de pression ou de température fausse la mesure et peut endommager le capteur) ;
- n’impose aucune sollicitation mécanique à l’instrument (c’est un instrument de précision).
Évitez : la chaleur excessive, l’humidité élevée et le ruissellement (l’appareil n’est pas étanche — prévoir un capot de protection à l’extérieur), les atmosphères corrosives, les surtensions et champs électromagnétiques, les vibrations (outils à percussion, passerelles, chariots élévateurs).
⚠ Gaz admissibles et pression maximale. Uniquement air, azote et autres gaz non dangereux et non combustibles. Respectez la pression d’utilisation maximale : P350 → 0–10 barg (145 psig), P220 → 0–16 barg (250 psig).
2. Respecter les longueurs droites (table de tuyauterie)
Le gaz dans une conduite suit des lois physiques : il faut des longueurs droites suffisantes en amont et en aval de l’appareil. Les valeurs ci-dessous (×D, où D = diamètre intérieur) sont des minimums — on peut toujours allonger l’amont. Ce sont des repères reconnus dans l’industrie, jamais une garantie de « valeur vraie ».
| Perturbation | Amont (min.) | Aval (min.) | Effet |
|---|---|---|---|
| Coude simple | 30 × D | 10 × D | Profil d’écoulement déformé |
| Alimentation complexe (collecteur) | 40 × D | 10 × D | Profil déformé |
| Coudes doubles / successifs | 40 × D | 10 × D | Profil déformé + tourbillon |
| Élargissement (petit → grand) | 40 × D | 5 × D | Écoulement en jet |
| Rétrécissement (grand → petit, 7–15°) | 10 × D | 5 × D | Profil aplati |
À retenir — Si l’amont est droit et que la perturbation se trouve en aval, utilisez la colonne « aval ». En situation très complexe (plusieurs perturbations), changez d’emplacement plutôt que de composer.
3. Préparer le branchement
- Créez un branchement à filetage femelle 1/2 po. Pour une pose sous pression, utilisez une sellette de branchement en charge.
- Installez une valve à bille à passage intégral DN15 (raccord femelle BSP ou NPT) : elle permet d’insérer et de retirer la cartouche.
- Perçage : le trou doit faire au moins 17 mm (0,67 po) et être parfaitement dégagé. Ne jamais forcer l’insertion de la cartouche — vous l’endommageriez (mesure fausse ou absente).

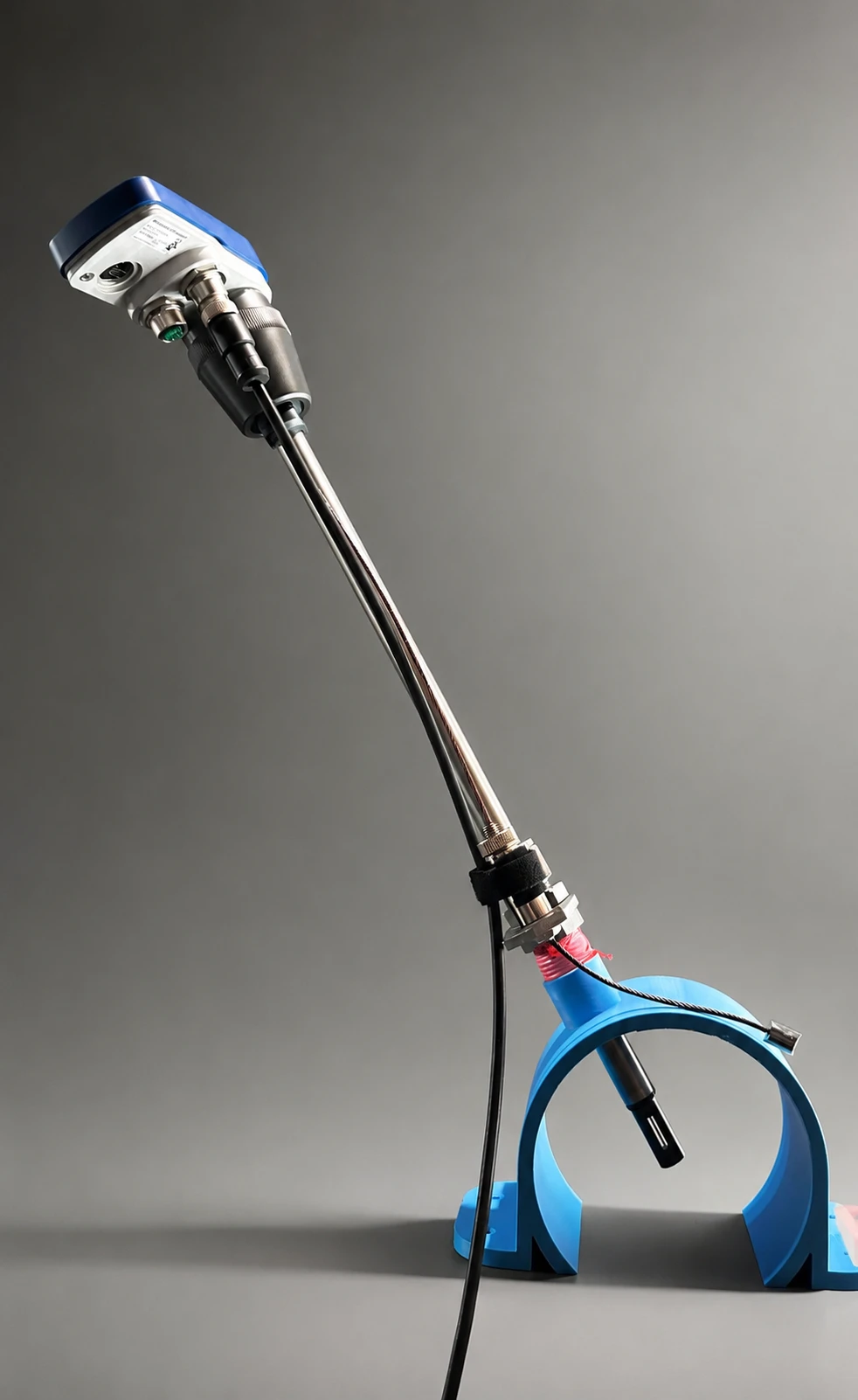

4. Profondeur et orientation d’insertion
Profondeur. Règle générale : 0,5 × le diamètre intérieur, la pointe du capteur au centre de la conduite (diamètres > 65 mm | 2,5 po). La tige est graduée pour lire la profondeur.
- Entre DN25 et DN65 : enfoncez la sonde presque jusqu’au fond de la conduite, sinon le capteur de température sort de la veine d’air. La valeur est corrigée automatiquement pour ces petits diamètres.
- Au-delà de 65 mm | 2,5 po : la pointe doit être au centre.
Orientation. Installez l’appareil vers le haut, entre 1 h et 2 h (jamais à l’envers). Alignez la flèche de sens d’écoulement sur le débit réel : un repère figure sur la cartouche, un second sur le système de sécurité. L’alignement « à l’œil » suffit ; une règle posée sur le méplat du repère aide au besoin.
5. Monter et poser la cartouche P350
Sécurité d’abord : commencez par monter le câble de sécurité. La sonde est étanchéifiée par une bague en téflon (qui peut devenir glissante) ; le câble retient la sonde si elle sort du raccord. Ne serrez jamais trop le raccord à compression — vous endommageriez la sonde. Couple selon le manuel : 1 N·m en usage normal, 2,5 N·m maximum en cas extrême, à n’appliquer que si nécessaire.
Préparer le raccord. Retirez les pièces du raccord à compression côté longue tige filetée, placez la plaque de sécurité sur cette tige, montez l’écrou et serrez, puis remontez les bagues téflon et l’écrou.
Assembler l’instrument :
- Soulevez le câble de sécurité, glissez la bague de verrouillage sur le câble, puis passez la cartouche à travers la bague jusque dans le raccord à compression.
- Rattachez le câble de sécurité à la cartouche (il doit s’enclencher à fond), puis remontez la bague de verrouillage sur la cartouche et maintenez-la.
- Posez le transmetteur sur l’ensemble, alignez la sonde avec l’afficheur (position par défaut, flèche vers la gauche selon l’illustration du manuel) et serrez complètement la bague de verrouillage.
- Vérifiez que le câble de sécurité est bien assuré.
- Valve à bille fermée (la sonde reste dans le raccord), vérifiez que le système de sécurité est verrouillé, puis montez l’ensemble sur la valve à bille.
- Une main sur le transmetteur : à l’installation dans un réseau sous pression, une fuite temporaire autour du raccord et une poussée vers le haut sont normales tant que le système de sécurité est correctement monté. Ouvrez la valve lentement et descendez la sonde doucement jusqu’à amener la pointe au centre. Serrez le raccord à la main, puis 1/2 tour de clé supplémentaire.
- Dévissez le verrou de sécurité, tendez le câble, resserrez le verrou, puis alignez le sens d’écoulement (à l’œil).
6. Monter et poser la cartouche P220
Sécurité d’abord : commencez par monter le câble de sécurité. Le raccord à compression à verrou intégré retient la sonde. Ne serrez jamais trop. Couple selon le manuel : 15 à 25 N·m, sans dépasser 25 N·m.
- Valve à bille fermée (la sonde reste dans le raccord à verrou intégré), montez le raccord à compression à verrou intégré sur la valve à bille.
- Posez le transmetteur sur la cartouche, alignez la sonde avec l’afficheur (flèche vers la gauche selon le manuel) et serrez complètement la bague de verrouillage.
- Une main sur le transmetteur, ouvrez la valve lentement et descendez la sonde doucement. Pour la P220, la pointe se positionne à 5 mm de l’extrémité de la conduite. Alignez le sens d’écoulement (à l’œil).
- Serrez l’écrou de blocage à la main, puis à la clé.
7. Raccorder l’électricité
⚠ Jamais de courant alternatif — cela annule la garantie et détruit l’électronique. Branchez le connecteur M12 avant de mettre sous tension.

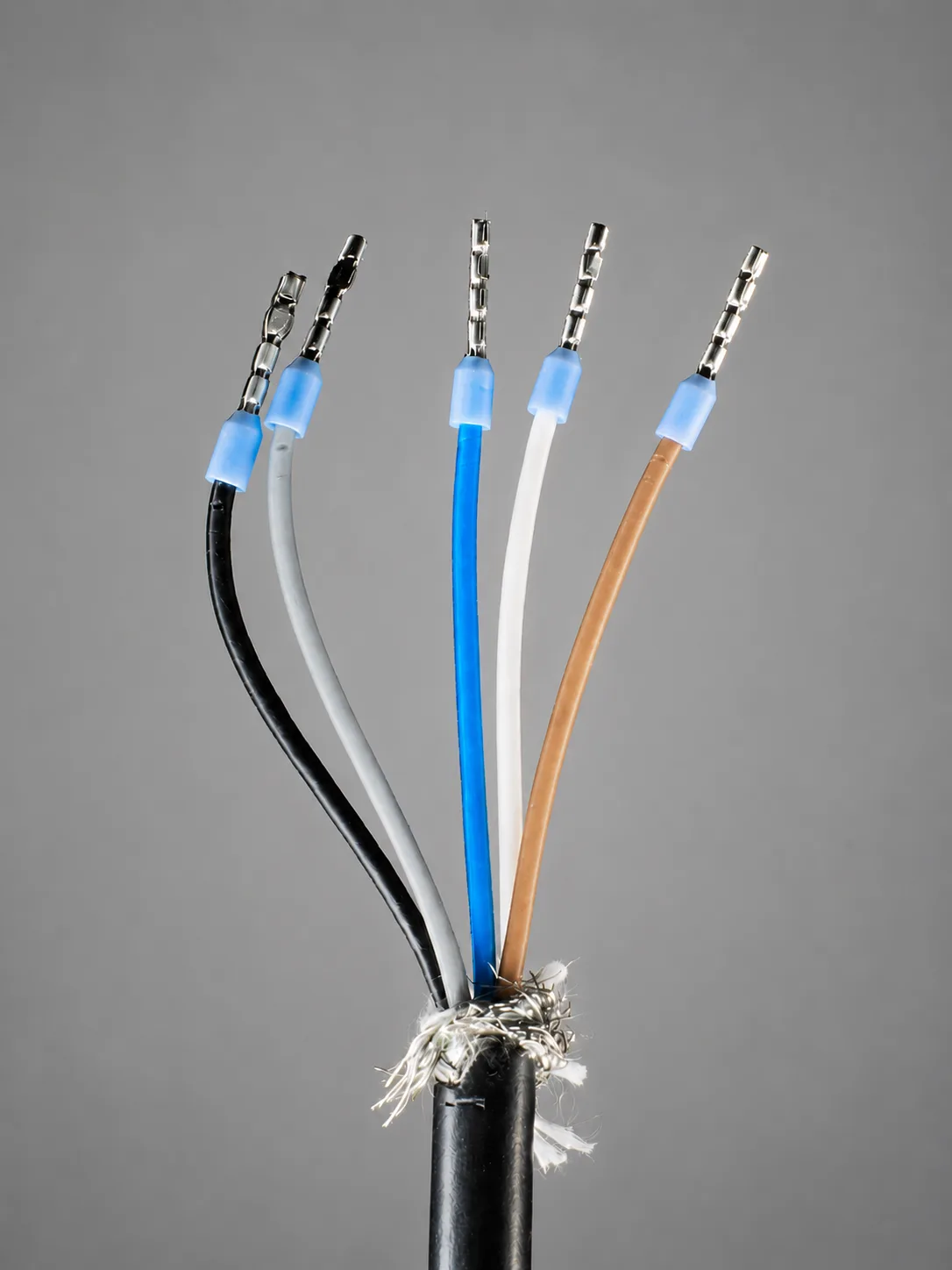

Le transmetteur reçoit un connecteur M12 5 broches (alimentation + sortie analogique + Modbus RS-485) :
| Broche | Signal | Couleur de fil* |
|---|---|---|
| 1 | +14…24 V c.c. | Brun |
| 2 | 0 V | Blanc |
| 3 | 4–20 mA, actif | Bleu |
| 4 | RS-485 B/+ | Noir |
| 5 | RS-485 A/− | Gris |
Couleurs valables pour les câbles VPInstruments.
- Alimentation : 14 à 24 V c.c., source de classe 2 (< 2 A). Assurez au moins 14 V au connecteur — les longs câbles provoquent des chutes de tension (l’afficheur signale une alimentation insuffisante). Pour une fiabilité maximale, 24 V c.c. recommandé.
- Câblage : paire torsadée blindée, blindage relié à la terre de protection en un seul point. Sous 300 m, 20 AWG ; au-delà, 18 AWG ou mieux.
- Boucles de masse : ne combinez pas en même temps l’alimentation 24 V, un portable sur secteur et le câble USB. Utilisez le portable sur batterie, ou un isolateur USB.
- Sortie analogique : configurable en 4–20 mA, impulsion ou alarme (une seule à la fois).
- Ethernet : disponible sur un M12 4 broches (Modbus TCP ; DHCP par défaut). RS-485 : réseau en guirlande (jamais en étoile ni en anneau), résistance de terminaison 120 Ω au dernier nœud au-delà de 10 m.
8. Configurer : programmer le diamètre intérieur
C’est l’unique réglage indispensable. Le capteur mesure une vitesse ; l’appareil la convertit en débit d’après le diamètre intérieur de la conduite. Un diamètre faux = une mesure très fausse.
- Le plus rapide : programmez le diamètre intérieur au clavier de l’afficheur.
- Autrement : par Modbus (RS-485, USB) ou Modbus TCP (Ethernet), ou avec le logiciel VPStudio (Windows, gratuit chez VPInstruments) — interface graphique équivalente à un maître Modbus.
- Plages programmables : P350 → 25 à 1016 mm (0,98″–40″) ; P220 → 22 à 115 mm (0,87″–4,5″).
Réglages avancés au besoin (afficheur, Modbus ou VPStudio) : adresse Ethernet/IP, bornes 4–20 mA / impulsion / alarme, date et heure de l’appareil.
9. Mettre en service et lire

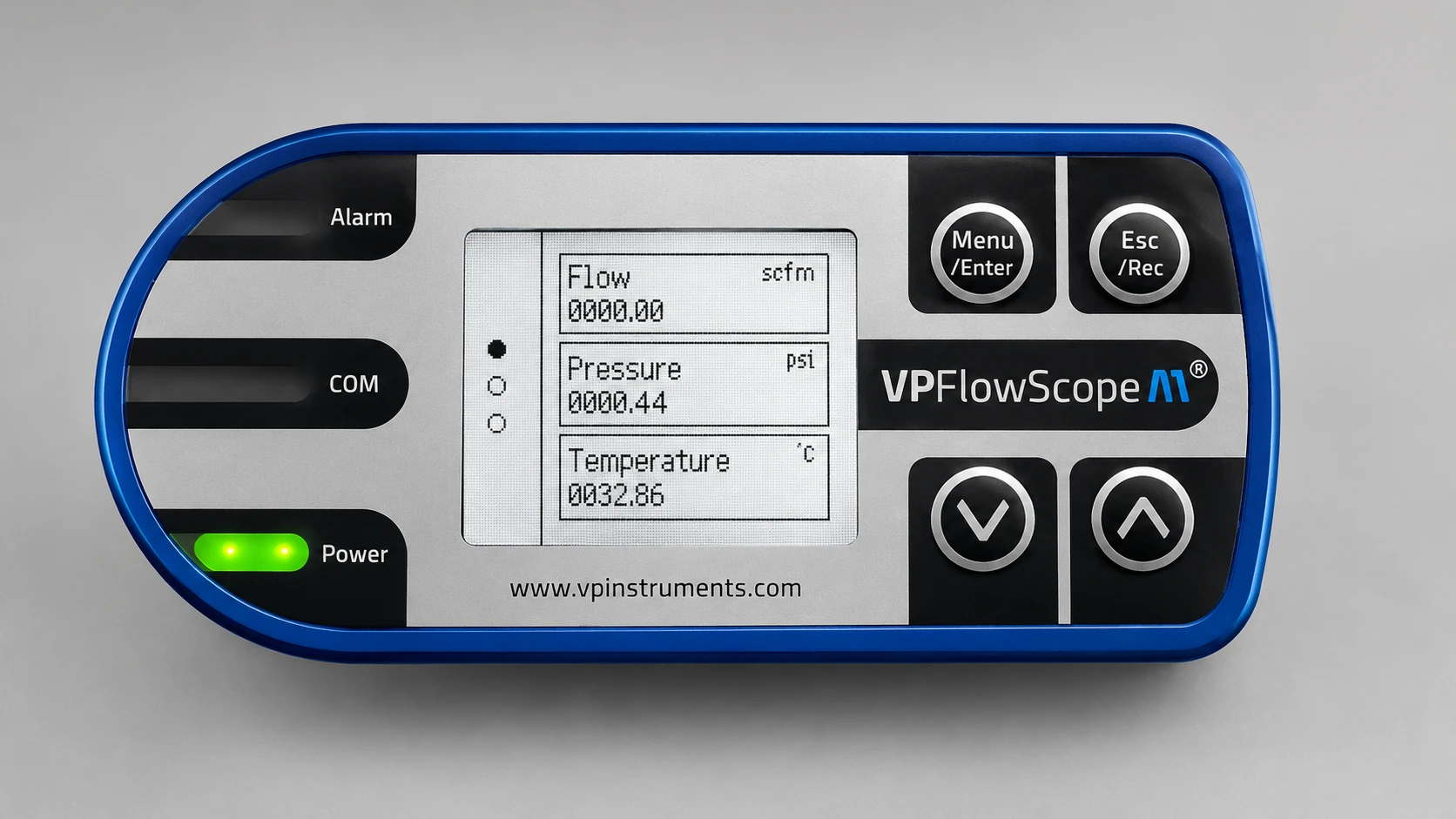

À la mise sous tension, l’afficheur présente des pages de mesure (1, 2 ou 3 grandeurs, configurables ; navigation par les touches ▲▼ et Menu/Entrée). Trois voyants renseignent l’état :
- vert clignotant (2 s) — en attente d’une cartouche ; vert fixe — cartouche détectée, prête ;
- orange clignotant rapide — communication RS-485 ou USB ;
- rouge fixe — alarme active ; rouge clignotant (1 s) — erreur de cartouche (voir afficheur / VPStudio).
L’enregistreur optionnel garde un an de données (mémoire circulaire, 1 échantillon/s). Réglez la date et l’heure (UTC) : sans cela, ou après plus de 5 jours hors tension, des données peuvent être écrasées.
10. Remplacer la cartouche (au lieu de recalibrer)
L’étalonnage vit dans la cartouche : la recalibration se résume à un échange, réglages conservés et temps d’arrêt quasi nul.
- Cartouche P350 — pas besoin de tout déposer : le système de sécurité reste en place. Dévissez le verrou de sécurité et soulevez le câble jusqu’à la butée ; une main sur le transmetteur, desserrez lentement le raccord, soulevez la sonde jusqu’à tendre le câble, fermez la valve. Dévissez la bague de verrouillage, retirez le câble de l’ancienne cartouche, remplacez la cartouche, puis reprenez le montage (câble, bague, transmetteur, ouverture lente sous pression, mise au centre, serrage main + 1/2 tour, mise en tension du câble).
- Cartouche P220 — déposez l’ensemble complet (le système de sécurité est solidaire de la cartouche) : desserrez l’écrou de blocage, une main sur le transmetteur soulevez la sonde, fermez la valve, dévissez le raccord à verrou intégré et sortez la cartouche, puis remontez la nouvelle comme à la section 6.
Caractéristiques de référence
Vérifiez toujours la plaque signalétique de votre appareil. Les spécifications évoluent ; demandez la fiche à jour à VPInstruments.
| Paramètre | Valeur |
|---|---|
| Principe (débit) | Masse thermique à insertion (Thermabridge™) — sans débit de dérivation |
| Conditions de référence (débit) | DIN 1343 par défaut (0 °C, 1013,25 mbar) ; aussi ISO 1217 (FAD) et ISO 2533 |
| Précision (débit) | 2 % de la lecture pour Ø > 50 mm (2″) ; petits Ø : P220 ~3 %, P350 ~10 % |
| Pression | P350 : 0–10 barg (145 psig) · P220 : 0–16 barg (250 psig) |
| Température du gaz | 0–60 °C | 32–140 °F |
| Gaz | Air comprimé, azote, gaz inertes non condensables |
| Indice de protection | IP65 | NEMA 4 (transmetteur + cartouche assemblés, capuchon USB serré) |
| Alimentation | 14–24 V c.c., classe 2 (UL) — 1 W au repos, 3,5 W à plein débit |
| Raccord process | Raccord à compression, 1/2 po NPT conique |
| Homologations | CE · UL 508 (vérifier le marquage sur la plaque) |
