Sécheur réfrigéré · Purestream AHT
Sécheur d'air réfrigéré haute température Purestream AHT
Sécheur réfrigéré conçu pour de l'air d'entrée chaud (jusqu'à 99 °C), avec pré-filtre / séparateur d'humidité intégré de série et deux purgeurs Bekomat sans perte d'air. 20 à 350 SCFM. Idéal en sortie directe de compresseur sans post-refroidisseur.
À partir de 3 350 $ CAD, avant taxes. Installation et transport en sus. Le devis fait foi.
- Débit
- 20–350 SCFM
- Point de rosée
- Haute température
- Modèles
- 13
L’image peut différer du produit réel. Quel modèle pour votre installation ?
Le débit nominal est donné aux conditions de référence (100 psig · 38 °C). Entrez vos conditions réelles : le calculateur applique les facteurs de correction et indique le débit nominal à viser.
Chartes de référence
| barg | 4 | 5 | 7 | 8 | 10 | 12 | 14 |
|---|---|---|---|---|---|---|---|
| psig | 58 | 72,5 | 101,5 | 116 | 145 | 174 | 203,1 |
| Facteur | × 0,77 | × 0,85 | × 1,00nominal | × 1,06 | × 1,15 | × 1,21 | × 1,25 |
Hors plage 4–14 barg : nous consulter.
| °C | 25 | 30 | 32 | 35 | 40 | 46 |
|---|---|---|---|---|---|---|
| °F | 77 | 86 | 89,6 | 95 | 104 | 114,8 |
| Facteur | × 1,10 | × 1,03 | × 1,00nominal | × 0,95 | × 0,88 | × 0,83 |
Hors plage 25–46 °C : nous consulter.
| °C | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|
| °F | 140 | 158 | 176 | 194 | 212 |
| Facteur | × 1,22 | × 1,12 | × 1,00nominal | × 0,86 | × 0,80 |
Hors plage 60–100 °C : nous consulter.
Capacité corrigée = débit nominal × F(pression) × F(température ambiante) × F(température d’entrée). Visez le modèle dont le débit nominal corrigé ≥ votre besoin. Source : brochures du fabricant (Friulair / CAG).
13 modèles · 20–350 SCFM
Prix de liste CAD, avant taxes. Le modèle issu du calculateur est surligné. Au-delà de 1500 SCFM, raccordement par bride 150#.
13 modèles affichés
| Modèle | Débit | Voltage | Réfrig. | Raccord | Poids | Prix | |
|---|---|---|---|---|---|---|---|
| AHT 20UP | 20 SCFM | 115/1/60 | R134a | 1/2" NPT | 82 lb37 kg | 3 350 $ | |
| AHT 30UP | 30 SCFM | 115/1/60 | R134a | 1/2" NPT | 88 lb40 kg | 3 877 $ | |
| AHT 40UP | 40 SCFM | 115/1/60 | R134a | 1/2" NPT | 89 lb40 kg | 4 395 $ | |
| AHT 50UP | 50 SCFM | 115/1/60 | R134a | 1/2" NPT | 93 lb42 kg | 4 945 $ | |
| AHT 75UP | 75 SCFM | 115/1/60 | R134a | 1" NPT | 112 lb51 kg | 5 382 $ | |
| AHT 100UP | 100 SCFM | 115/1/60 | R134a | 1 1/4" NPT | 134 lb61 kg | 7 174 $ | |
| AHT 100UE | 100 SCFM | 230/1/60 | R134a | 1 1/4" NPT | 134 lb61 kg | 7 174 $ | |
| AHT 150UP | 150 SCFM | 115/1/60 | R404A | 1 1/4" NPT | 146 lb66 kg | 8 641 $ | |
| AHT 150UE | 150 SCFM | 230/1/60 | R404A | 1 1/4" NPT | 146 lb66 kg | 8 641 $ | |
| AHT 200UE | 200 SCFM | 230/1/60 | R404A | 1 1/2" NPT | 165 lb75 kg | 11 204 $ | |
| AHT 250UE | 250 SCFM | 230/1/60 | R404A | 1 1/2" NPT | 185 lb84 kg | 12 457 $ | |
| AHT 300UE | 300 SCFM | 230/1/60 | R404A | 2" NPT | 291 lb132 kg | 15 332 $ | |
| AHT 350UE | 350 SCFM | 230/1/60 | R404A | 2" NPT | 304 lb138 kg | 16 949 $ | |
Filtres de ligne recommandés
Cochés, ils sont ajoutés au devis avec chaque sécheur, à la bonne taille (dimensionnés par modèle). Ajustez ou retirez dans la page devis. Au-delà de 1500 SCFM : sur devis.
Pré-filtre / séparateur 3 µm intégré de série — aucun préfiltre coalescent X1 requis à l’entrée (sécheur haute température, air chaud).
* Air « sans huile » : huile résiduelle ≤ 0,003 mg/m³ (vapeurs d'huile) — ISO 8573-1 huile classe 1, selon la spécification du filtre au charbon AC.
- Séparateur d’eauau compresseur
- Sécheur
- XAAprès-filtre
- ACCharbon
- Air sec & propre
- Séparateur d’eau — au compresseur — retire l’eau liquide en vrac dès la sortie du compresseur. Composant distinct du sécheur, à prévoir en amont (souvent déjà en place). Voir les séparateurs →
- Pré-filtre 3 µm — intégré au sécheur (de série) — sécheur haute température : l’air chaud est d’abord refroidi (refroidisseur intégré) puis filtré à 3 µm à l’intérieur. Aucun préfiltre coalescent X1 externe à l’entrée — la coalescence ne fonctionne pas sur de l’air chaud.
- Après-filtre XA — après le sécheur (optionnel) — capte les fines gouttelettes d’huile (0,01 µm) pour un air très propre en sortie.
- Filtre au charbon AC — après (optionnel) — élimine les vapeurs et odeurs d’huile : air « sans huile ». À ajouter selon le besoin — rarement requis.
Caractéristiques de la gamme
- Point de rosée
- Haute température
- Purge
- 2 × Bekomat — purgeur sans perte d'air
- Contrôleur
- DMC 14
- Réfrigérant(s)
- R134a · R404A
- De série
- Pré-filtre / séparateur d'humidité intégré
- Conditions nominales
- ambiant 38 °C (100 °F) · entrée 82 °C (180 °F) · 100 psig · PDP NaN °C (NaN °F)
- Conditions max.
- ambiant 46 °C (115 °F) · entrée 99 °C (210 °F) · 174 psig
- Certification (CRN)
- à confirmer
Le CRN (composante sous pression) est une mention légale — confirmé avant publication.

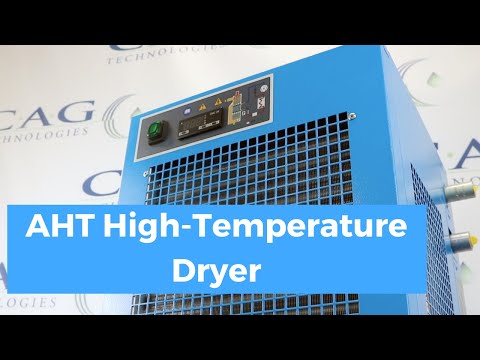

Vidéos
Contrôleur DMC 14Contrôleur de la gamme AHT
Démonstrations et guides du fabricant (chaîne YouTube CAG Technologies, en anglais). Les vidéos se lisent directement ici, sans quitter le site — le lecteur ne se charge qu’au clic.
