Lecteur de puissance Accuenergy Acuvim-L
Lecteur de puissance et d'énergie multifonction de qualité facturable (revenue grade), au cœur des audits d'air comprimé. Se monte sur panneau (afficheur LCD) ou sur rail DIN, accepte les capteurs 5 A, 1 A, 333 mV et bobines Rogowski (AcuCT Flex), et communique en Modbus-RTU / BACnet MS-TP de série — avec Modbus-TCP, BACnet-IP, Wi-Fi et journalisation 8 Go via les modules AXM-WEB2. Assemblez le n° de pièce exact avec le configurateur.
Sur devis Prix sur devis. Configuration, installation et transport selon le projet. Le devis fait foi.
- Marque
- Accuenergy
- Précision
- Classe 0,5s
- Montage
- Panneau (LCD) ou rail DIN
Matrice de commande
- Classe
- CL (classe 0,5s) · EL (classe 0,2s, qualité facturable)
- Montage

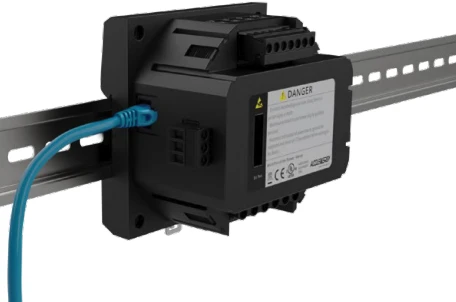

- D (afficheur LCD, panneau) · M (transducteur rail DIN, sans afficheur)
- Entrée de courant
- 5A (5 A / 1 A) · mV (333 mV + bobine Rogowski)
- Alimentation
- P1V4 (100–415 Vac / 100–300 Vdc) · P2V4 (20–60 Vdc)
- Option « S »
- Scellé anti-fraude (mesurage protégé)
Le n° de pièce exact est assemblé par le configurateur.
Caractéristiques techniques
Précision & mesure
- Classe de précision énergie
- EL : classe 0,2s (IEC 62053-22) / 0,2 (ANSI C12.20) — CL : classe 0,5s / 0,5
- Tension
- 0,1 % · 10 V–1000 kV
- Courant
- 0,1 % · 5 mA–50 000 A
- Puissance / énergie active
- EL : 0,2 % · CL : 0,5 %
- Fréquence
- 0,1 % · 45–65 Hz
- Harmoniques
- jusqu'au 63e rang (EL) / 31e rang (CL) · 512 échantillons/cycle
Entrées de courant et de tension
- Options de courant
- 5 A · 1 A · 333 mV · bobine Rogowski (AcuCT Flex)
- Tenue au courant
- 20 A eff. continu · 100 A eff. 1 s
- Charge (burden)
- 0,05 VA (typ.) à 5 A eff.
- Tension nominale
- 480 Vac L-N · 828 Vac L-L
- Tenue en tension
- 1500 Vac continu · 2500 Vac 50/60 Hz, 1 min
- Impédance d'entrée
- 2 MΩ / phase
- 4e entrée TC (neutre)
- en option (systèmes triphasés 4 fils)
Communication
- Port série de série
- RS-485 — Modbus-RTU & BACnet MS-TP (2400–115200 bps)
- Via module AXM-WEB2
- Modbus-TCP, BACnet-IP, IEC 61850 2e éd., DNP 3.0, SNMP v3, EtherNet/IP, MQTT, PROFINET, HTTP/HTTPS, FTP, SMTP
- Réseau
- double port Ethernet RJ45 10/100 (RSTP) + Wi-Fi 2,4/5 GHz (selon module)
- Taux de rafraîchissement
- 1 s (Modbus) · lecture rapide 100/20 ms avec WEB2
- Cybersécurité
- serveur web chiffré TLS 1.2 / SSL
Journalisation & mémoire
- Mémoire embarquée
- 8 Mo (de série) → 8 Go avec module AXM-WEB2
- Journaux
- 3 journaux historiques assignables + horloge temps réel · intervalle 1 s (WEB2)
- Alarmes
- jusqu'à 16 paramètres surveillés (80 disponibles)
- Tarification (TOU)
- 4 tarifs · 12 saisons · 14 horaires
Alimentation
- Universelle (P1V4)
- 100–415 Vac (50/60 Hz) / 100–300 Vdc · 5 W
- Basse tension c.c. (P2V4)
- 20–60 Vdc · 5 W
Environnement & boîtier
- Température de service
- −25 à 70 °C (−13 à 158 °F)
- Température d'entreposage
- −40 à 85 °C (−40 à 176 °F)
- Humidité
- 5 à 95 %, sans condensation
- Dimensions
- 96 × 96 × 64,3 mm · découpe 92 × 92 mm
- Montage
- panneau (D) · rail DIN 35 mm (M) · coffret IP66/NEMA 4X (option)
Normes & homologations
- Mesurage
- IEC 62053-22 · ANSI C12.20 · IEC 61557-12
- Sécurité
- IEC 61010-1 · UL 61010-1
- CEM
- IEC 61000 · CISPR 22 · EN 55011
- Environnement
- IEC 60068-2 · CE · RoHS
- BACnet
- BTL — profil B-SA (Acuvim-CL / EL)

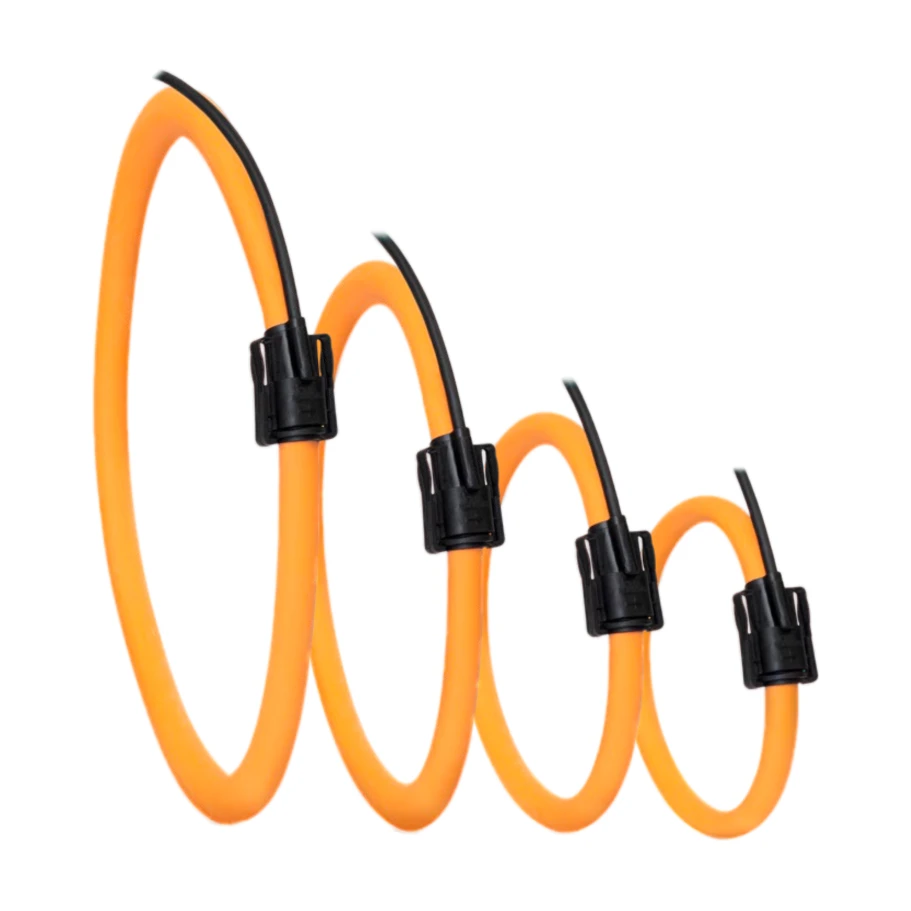

Capteurs de courant Rogowski — AcuFlex
Bobines de courant souples « corde » qui s'installent en quelques minutes sans couper le courant — idéales pour les audits d'air quand l'espace est restreint ou les conducteurs irréguliers.
- Plage de courant
- 5 A – 50 000 A c.a.
- Précision
- IEC 61869-10 classe 0,5 · IEEE C57.13 classe 0,6
- Plage de fréquence
- 45–65 Hz (réponse 10 Hz – 20 kHz)
- Sortie
- mV/kA, ratio personnalisable (ex. 100 mV/1000 A)
- Température de service
- −20 à 70 °C (−4 à 158 °F) · −45 à 125 °C en option
- Protection
- IP61 (IP68 en option) · 1000 V CAT III / 600 V CAT IV
- Câble
- 2 m de série (5/10/25/50 m en option) · connecteur BNC en option
- Homologations
- CE · RoHS · cURus
| Modèle | Longueur de boucle | Fenêtre (Ø max cond.) | Diamètre externe | |
|---|---|---|---|---|
| RCT16 | 400 mm (15,75") | 106 mm (4,17") | 143 mm (5,63") | |
| RCT24 | 600 mm (23,62") | 178 mm (7,01") | 207 mm (8,13") | |
| RCT36 | 900 mm (35,43") | 271 mm (10,67") | 302 mm (11,89") | |
| RCT47 | 1200 mm (47,24") | 369 mm (14,53") | 398 mm (15,66") | |
Modules de communication
- AXM-WEB2 — Double Ethernet + Wi-Fi 2 ports RJ45 10/100 + Wi-Fi 2,4/5 GHz · journalisation 8 Go (intervalle 1 s) · IEC 61850, Modbus-TCP, BACnet-IP, MQTT, DNP 3.0, SNMP v3…
- AXM-WEB2-D — Double Ethernet (sans Wi-Fi) 2 ports RJ45 10/100 · journalisation 8 Go · mêmes protocoles que WEB2, sans Wi-Fi
- AXM-WEB2-FOLC — Fibre optique LC + Ethernet + Wi-Fi fibre LC 1310 nm (multimode, jusqu'à 2 km) + Ethernet + Wi-Fi · journalisation 8 Go · pour longues distances / milieux bruyants
Accessoires
- USB-RS485 — Convertisseur USB–RS485 programmation des lecteurs (recommandé par Onyx M3) — modèle D-Tech USB2 vers RS-485
- REM-DS1V4 — Afficheur déporté écran à distance — montage rail DIN « M » uniquement
- AXM-DIN — Adaptateur rail DIN fixation sur rail DIN 35 mm
- IP66/NEMA4X — Coffret de protection IP66 / NEMA 4X monté et câblé prêt à installer (option Onyx M3)
- AXM-IO1 / IO2 / IO3 — Modules d'entrées/sorties entrées/sorties numériques, relais, analogiques — jusqu'à 3 modules par lecteur
Fiches techniques
Conformité — Conformité et homologations à confirmer auprès d'Onyx M3 selon l'application et la juridiction.
Assemblez la configuration exacte
Le configurateur choisit le n° de pièce Acuvim-L, le module de communication, les capteurs et la conformité Hydro-Québec selon votre installation.
