TSD-721

Spécifications du modèle

Référence

TSD-721

Description

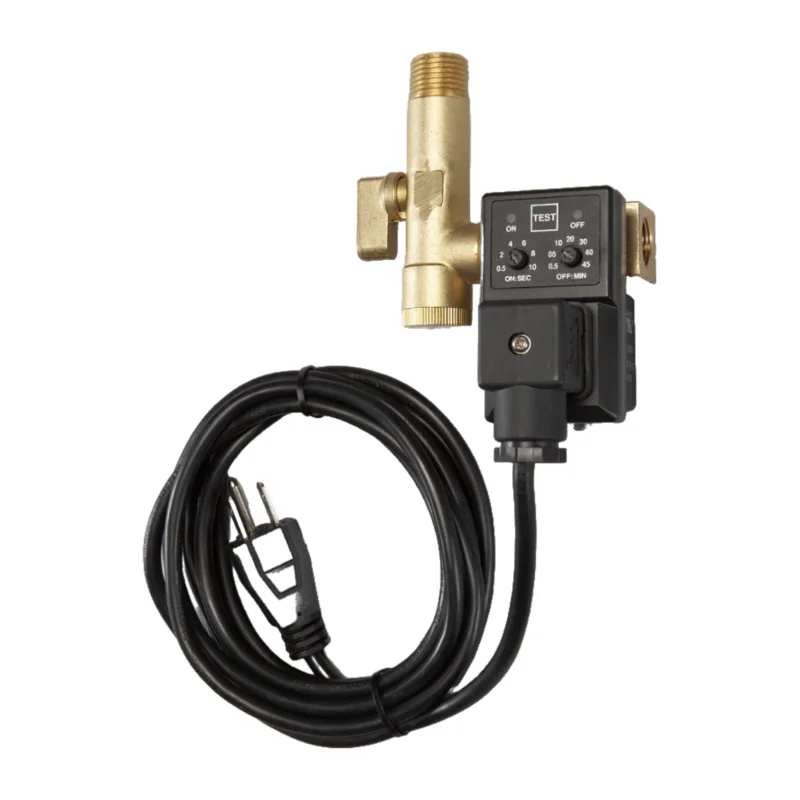

Électrovanne 1/4 po NPT livrée avec valve à bille et crépine d'entrée (1/4 po F / 1/2 po M). Minuterie réglable, cordon de 10 pi.

Pression d’utilisation

16 barg (232 psig)

Alimentation

115/1/60

Raccord entrée

1/4" NPT F (entrée / sortie), autres diamètres sur demande

Intervalle entre purges

0,5 à 45 min (réglable)

Durée de purge

0,5 à 10 s (réglable)

Orifice de l’électrovanne

4,5 mm (0,18 po)

Température de service (électrovanne)

2 → 55 °C (36 → 131 °F)

Crépine livrée

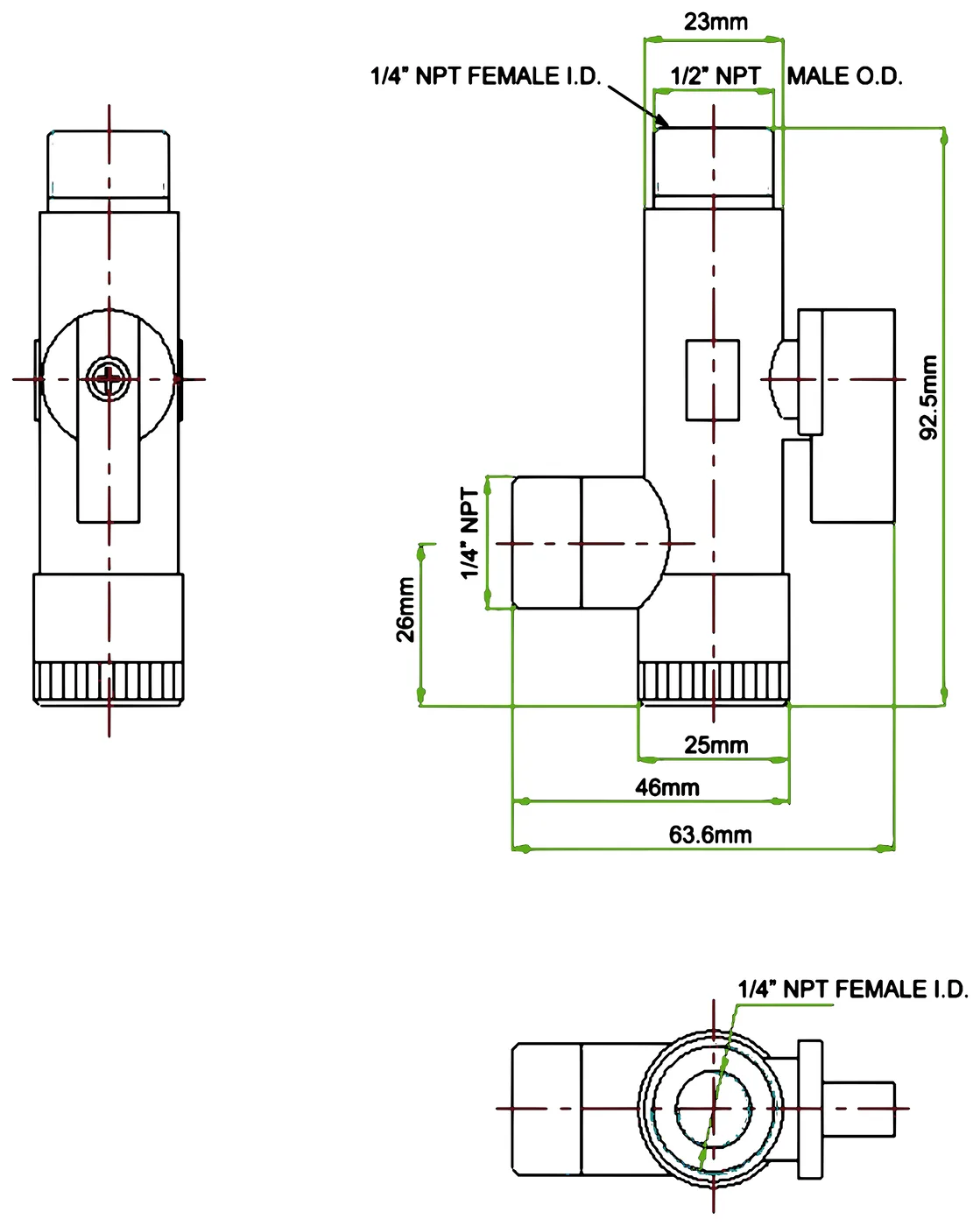

Valve à bille avec crépine, 1/4" NPT F (entrée) / 1/2" NPT M (sortie), réf. CS-S95

Points d’installation

Compresseurs, séparateurs d'humidité, filtres, sécheurs et sorties de purge.

Contenu de la livraison

Minuterie, électrovanne, bobine, connecteur DIN, joints, cordon de 10 pi avec fiche à trois broches, valve à bille avec crépine montée de série.

Spécifications de la gamme

Marque

Purestream

Revendeur

Onyx M3 Inc.

Technologie

Temporisé (électrovanne + minuterie réglable)

Type

Purgeurs temporisés

CRN (mention légale)

à confirmer

Minuterie

Alimentation

115 V / 1 ph / 60 Hz, tolérance ±10 % (autres tensions sur demande)

Bouton d'essai manuel

De série

Courant / capacité de commutation

4 mA / 1 A

Température de service (minuterie)

-20 à +50 °C (-4 à 122 °F)

Indice de protection

IP65 ; NEMA 4 une fois installé

Boîtier

Plastique ABS ignifuge (grade FR)

Raccordement électrique

DIN 43650A (ISO 4400 / 6952)

Voyant

Voyant jaune (électrovanne ouverte ou fermée)

Cordon d'alimentation

10 pi (3 m) avec fiche à trois broches

Homologation

Inspection QPS selon la directive d'inspection spéciale CSA SPE1000-13 (approuvé pour le Canada)

Électrovanne

Type

2/2 voies, action directe

Corps

Laiton

Température maximale du fluide

90 °C (194 °F)

Bobine

Grade H, IP65

Position de montage

Toute position (respecter la flèche de sens d'écoulement du corps)

Pièces de rechange

Références du fabricant ; sur devis auprès d’Onyx M3.
