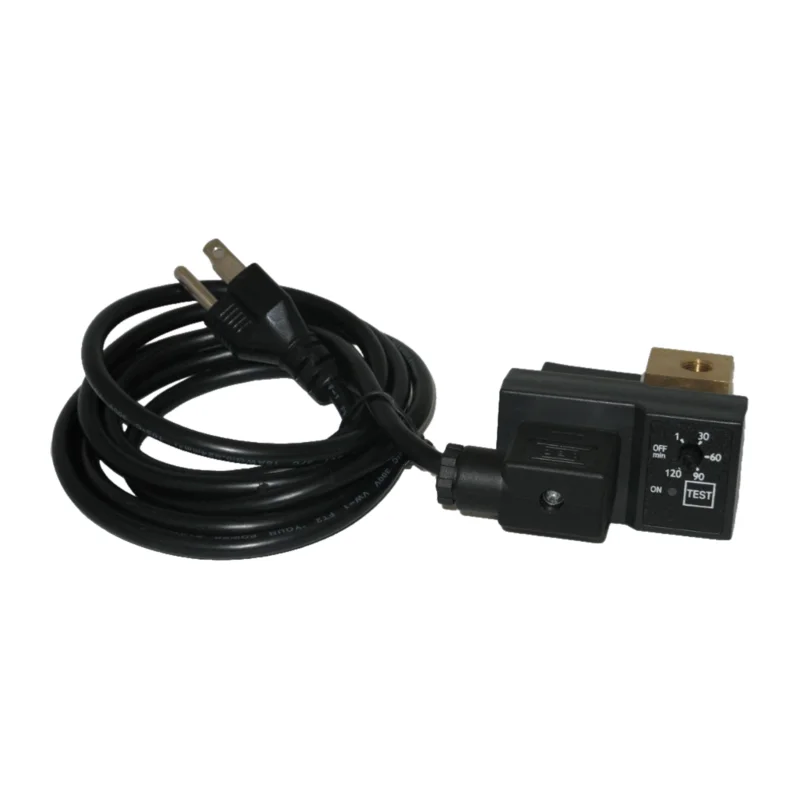

L’image peut différer du produit réel. Purgeurs temporisés · Purestream TSD
TSD-720

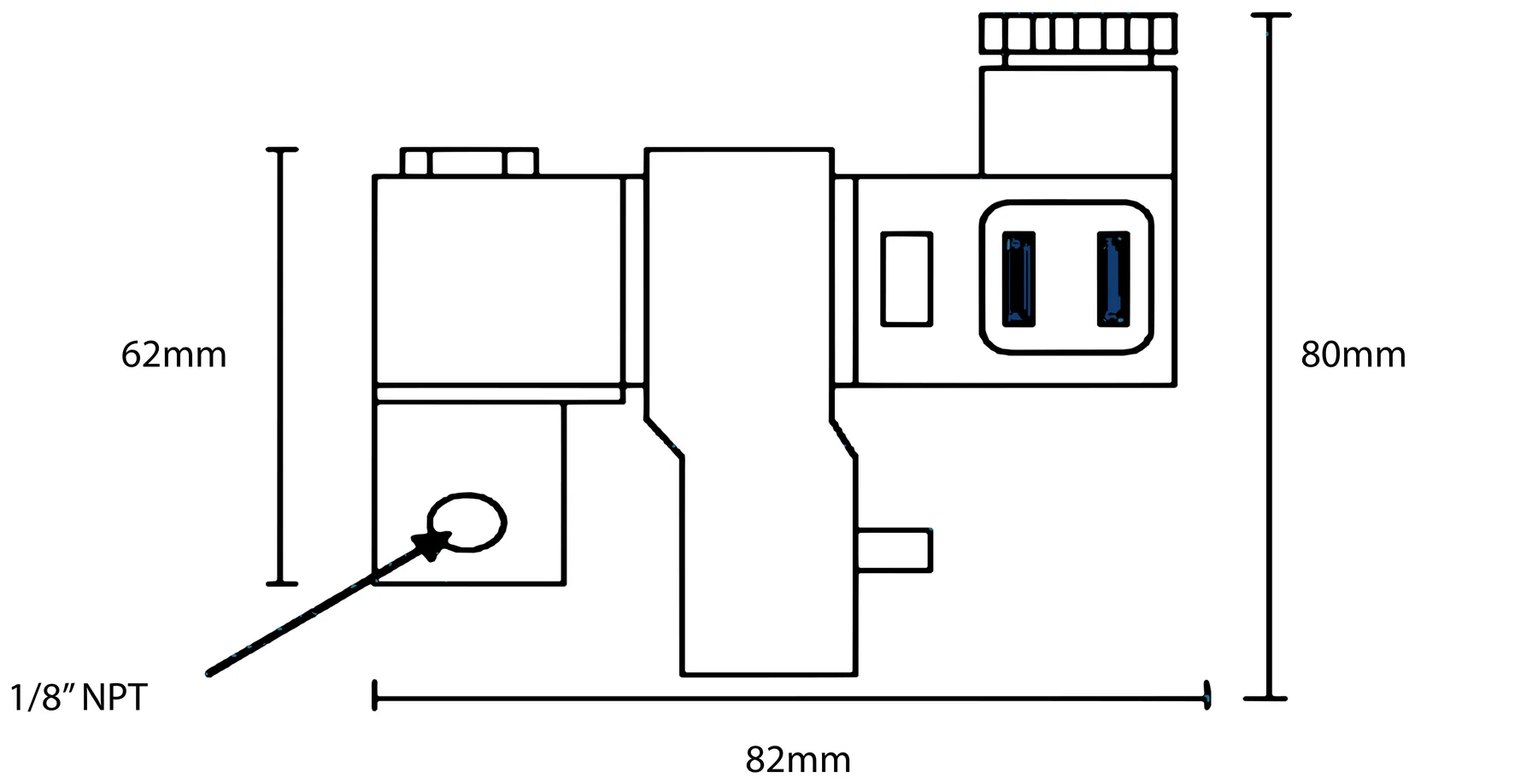

Modèle compact 1/8 po NPT pour les cuves de filtre : durée de purge fixe de 2 s, intervalle réglable de 1 à 120 min, raccords de rechange assortis inclus. Sans crépine.
167 $ CAD, avant taxes. Installation et transport en sus. Prix sujet à changement sans préavis.
Tous les modèles : Purgeurs de condensat temporisés Purestream TSD
Spécifications du modèle
- Référence
- TSD-720
- Description
- Modèle compact 1/8 po NPT pour les cuves de filtre : durée de purge fixe de 2 s, intervalle réglable de 1 à 120 min, raccords de rechange assortis inclus. Sans crépine.
- Pression d’utilisation
- 16 barg (230 psig)
- Alimentation
- 115/1/60
- Raccord entrée
- 1/8" NPT F (entrée / sortie), raccords d'adaptation inclus
- Intervalle entre purges
- 1 à 120 min (réglable)
- Durée de purge
- 2 s (fixe)
- Orifice de l’électrovanne
- 4,5 mm (0,18 po)
- Température de service (électrovanne)
- 2 → 55 °C (36 → 131 °F)
- Crépine livrée
- aucune
- Points d’installation
- Cuves de filtre d'un réseau d'air comprimé.
- Contenu de la livraison
- Minuterie, électrovanne, bobine, connecteur DIN, joints, cordon de 10 pi avec fiche à trois broches et assortiment de raccords de rechange.
Spécifications de la gamme
- Marque
- Purestream
- Revendeur
- Onyx M3 Inc.
- Technologie
- Temporisé (électrovanne + minuterie réglable)
- Type
- Purgeurs temporisés
- CRN (mention légale)
- à confirmer
Minuterie
- Alimentation
- 115 V / 1 ph / 60 Hz, tolérance ±10 % (autres tensions sur demande)
- Bouton d'essai manuel
- De série
- Courant / capacité de commutation
- 4 mA / 1 A
- Température de service (minuterie)
- -20 à +50 °C (-4 à 122 °F)
- Indice de protection
- IP65 ; NEMA 4 une fois installé
- Boîtier
- Plastique ABS ignifuge (grade FR)
- Raccordement électrique
- DIN 43650A (ISO 4400 / 6952)
- Voyant
- Voyant jaune (électrovanne ouverte ou fermée)
- Cordon d'alimentation
- 10 pi (3 m) avec fiche à trois broches
- Homologation
- Inspection QPS selon la directive d'inspection spéciale CSA SPE1000-13 (approuvé pour le Canada)
Électrovanne
- Type
- 2/2 voies, action directe
- Corps
- Laiton
- Température maximale du fluide
- 90 °C (194 °F)
- Bobine
- Grade H, IP65
- Position de montage
- Toute position (respecter la flèche de sens d'écoulement du corps)
Pièces de rechange
| Pièce | Référence |
|---|---|
| Minuterie | T-720 |
| Joint minuterie / DIN | TG-720 |
| Bobine | SC-720 |
| Joint minuterie / bobine | CG-720 |
| Électrovanne | V-720 |
| Écrou d'électrovanne | VN-720 |
| Connecteur DIN | DN-720 |
| Vis de connecteur DIN | DS-720 |
| Cordon et fiche | PC-720 |
Références du fabricant ; sur devis auprès d’Onyx M3.
