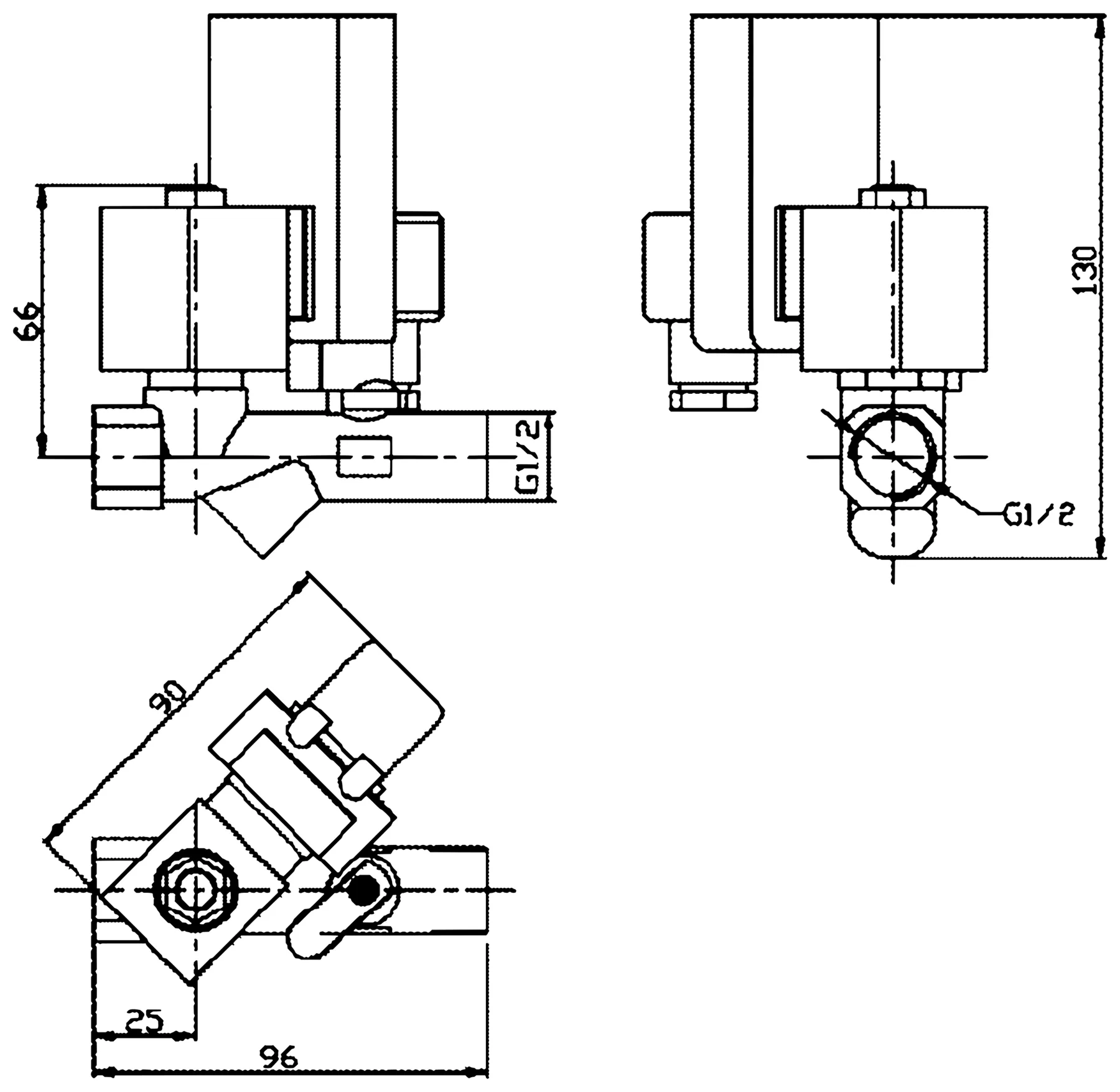

L’image peut différer du produit réel. Purgeurs temporisés · Purestream TSD
TSD-719
Modèle de tête de la série : électrovanne 1/2 po NPT avec valve à bille et crépine en Y intégrée (1/2 po M × 1/2 po F). Minuterie réglable, cordon de 10 pi.
176 $ CAD, avant taxes. Installation et transport en sus. Prix sujet à changement sans préavis.
Tous les modèles : Purgeurs de condensat temporisés Purestream TSD
Spécifications du modèle
- Référence
- TSD-719
- Description
- Modèle de tête de la série : électrovanne 1/2 po NPT avec valve à bille et crépine en Y intégrée (1/2 po M × 1/2 po F). Minuterie réglable, cordon de 10 pi.
- Pression d’utilisation
- 16 barg (232 psig)
- Alimentation
- 115/1/60
- Raccord entrée
- 1/2" NPT F (entrée / sortie)
- Intervalle entre purges
- 0,5 à 45 min (réglable)
- Durée de purge
- 0,5 à 10 s (réglable)
- Orifice de l’électrovanne
- 3,5 mm (0,14 po)
- Température de service (électrovanne)
- 2 → 80 °C (36 → 176 °F)
- Crépine livrée
- Valve à bille avec crépine en Y intégrée, 1/2" NPT M × 1/2" NPT F (réf. CYS-S95)
- Points d’installation
- Compresseurs, séparateurs d'humidité, filtres, réservoirs, sécheurs et sorties de purge.
- Contenu de la livraison
- Minuterie, électrovanne, bobine, connecteur DIN, joints, valve à bille avec crépine en Y, cordon de 10 pi avec fiche à trois broches.
Spécifications de la gamme
- Marque
- Purestream
- Revendeur
- Onyx M3 Inc.
- Technologie
- Temporisé (électrovanne + minuterie réglable)
- Type
- Purgeurs temporisés
- CRN (mention légale)
- à confirmer
Minuterie
- Alimentation
- 115 V / 1 ph / 60 Hz, tolérance ±10 % (autres tensions sur demande)
- Bouton d'essai manuel
- De série
- Courant / capacité de commutation
- 4 mA / 1 A
- Température de service (minuterie)
- -20 à +50 °C (-4 à 122 °F)
- Indice de protection
- IP65 ; NEMA 4 une fois installé
- Boîtier
- Plastique ABS ignifuge (grade FR)
- Raccordement électrique
- DIN 43650A (ISO 4400 / 6952)
- Voyant
- Voyant jaune (électrovanne ouverte ou fermée)
- Cordon d'alimentation
- 10 pi (3 m) avec fiche à trois broches
- Homologation
- Inspection QPS selon la directive d'inspection spéciale CSA SPE1000-13 (approuvé pour le Canada)
Électrovanne
- Type
- 2/2 voies, action directe
- Corps
- Laiton
- Température maximale du fluide
- 90 °C (194 °F)
- Bobine
- Grade H, IP65
- Position de montage
- Toute position (respecter la flèche de sens d'écoulement du corps)
Pièces de rechange
| Pièce | Référence |
|---|---|
| Minuterie | T-719 |
| Joint minuterie / DIN | TG-719 |
| Bobine | SC-719 |
| Joint minuterie / bobine | CG-719 |
| Électrovanne | V-719 |
| Écrou d'électrovanne | VN-719 |
| Connecteur DIN | DN-719 |
| Vis de connecteur DIN | DS-719 |
| Cordon et fiche | PC-719 |
| Valve à bille avec crépine en Y | CYS-S95 |
Références du fabricant ; sur devis auprès d’Onyx M3.
